电磁感应加热器结构介绍

电磁感应加热器是一种主要应用于工业加热和民用供暖领域的装置,本文主要为大家介绍的是电磁感应加热器结构

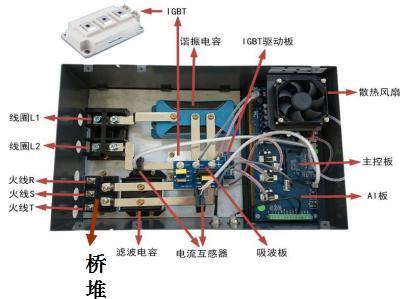

全桥电磁加热器结构


全桥电磁加热器结构

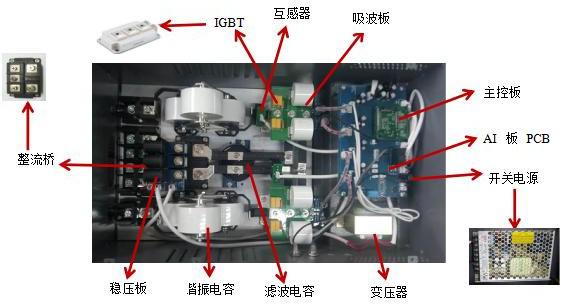

半桥电磁加热器结构


半桥电磁加热器




电磁加热器的元器件组成以及功能介绍

火线:接 380V 电源输入

线圈:连接感应加热线圈

桥堆:把 380V 电压整流成 540V 到 570V 的直流电压

滤波电容:把整流过后的直流电压加以整流,使母线直流电压得以更加平滑稳定。

电流互感器:用以检测输入电流与输出电流。

IGBT 与驱动板:用以驱动逆变电流输出

吸波板:吸收直流母线和线圈返冲回来的谐波电压电流。

主控板:DSP 计算程序芯片烧 写模块

散热风扇:供 PCB 板开关电源散热

谐振电容:与感应线圈形成谐振

热电偶:探测IGBT 温度,温度到达 75 度,机芯停止加热进入保护状态
