电磁加热地暖混合水供暖系统

随着人们对环境的要求越来越高,很多居家,商务等场所,房内供暖多为地暖结构,为此对供暖的热水温度就会有一个限制,以便保护地暖管路的安全。但同时,为减低采暖的运行成本,采用夜晚谷电价蓄热供白天峰电价使用,蓄热时,水温一般会加热得比较高,才有蓄热的意义。这时就与地暖对水温的限制形成了矛盾。

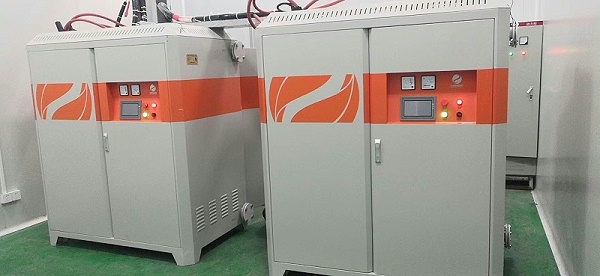

电磁加热采暖炉

为解决这个问题,一般的做法是在热水进入地暖之前增加一个板式换热器,来限制进入地暖官网的水温。这种方法是可以解决供暖热水水温过高的问题,缺点是供暖最低水温比直供式要高,导致能量利用率降低。而采用混合水供暖的方法,不仅可以解决以上两个问题,还比传统的方案更节能。混合水供暖需要在管路中增加3个电动控制阀,接法如下图所示。

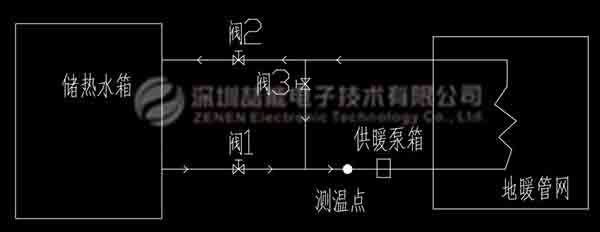

混合水供暖接法


电磁加热采暖系统的工作状态如下:

当水温低于设置供暖温度时,电动阀1,电动阀2打开,电动阀3关闭,供暖水在地暖官网和储热水箱之间循环。当水温低于一定的值后,同时打开电磁阀1和电磁阀2(电磁阀1和电磁阀2的开度电动可调),补充少量热水进入地暖官网,检测温度达到供暖温度后再次关闭电磁阀1和电磁阀2。如此循环工作,既保证了供暖的需求,又达到节能和保护地暖安全的目的

此系统相比配置板换的系统,管路更简单,只需要增加3个电动阀即可。无需板换后,也少了一组水泵,维护也简单了。配合PLC等控制系统使用,可实现全程自动化控制。
