电磁加热烘缸的物理结构

烘缸设备获得的能量是通过电感线圈L传递的,烘缸设备需要置于线圈L所产生的交变磁场中,这就要求电感线圈需要贴附于烘缸的表面。


但是在系统生产的过程中,烘缸设备是需要一直转动的,如何将电感线圈与转动的烘缸设备组合在一起,既能满足线圈与烘缸设备之间传递能量的需要,又不影响烘缸的转动、生产过程中的引纸等操作,在物理实现上还必须简单实用,这种线圈与烘缸的组合方式,是必须解决好的电磁加热磁烘缸的物理结构问题。


电磁加热器烘缸与传统的油热烘缸和蒸汽烘缸不同,烘缸体内部不需要通入加热介质,不需要封闭,故设计其结构如下:

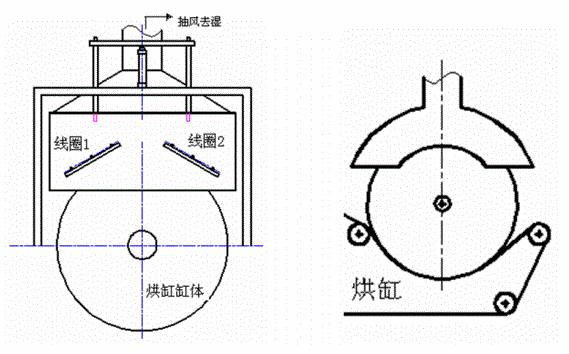

电磁加热烘缸结构图


组合方式


线圈与烘缸体的合理组合方式,是将电磁感应线圈安装到烘缸罩内,电磁感应线圈交变将产生一交变磁场,且线圈与烘缸缸体表面的距离很小,烘缸罩下的那部分烘缸金属工作表面就会形成涡流感应电流,从而在烘缸工作面产生热效应,达到加热烘缸工作表面的目的;


1.传统烘缸改成电磁烘缸是非常方便的,无论是气烘缸还是油烘缸,只要是铸铁或是铸钢烘缸,拆除外部加热蒸汽管或油管,外部加装一个电磁感应罩即可,整个电磁感应罩约占烘缸表面1/3左右


2.电磁烘缸非常适用于高温整型、定型等场合,其优点能够得到充分的体现;


3.利用电磁烘缸表面温度高的特点,能够在线进行烘缸表面喷涂四氟,这是传统烘缸无法实现的;


4.烘缸表面横向温度调整,以满足特殊工艺的要求;


5.烘缸表面温度可维持在某一温度上;

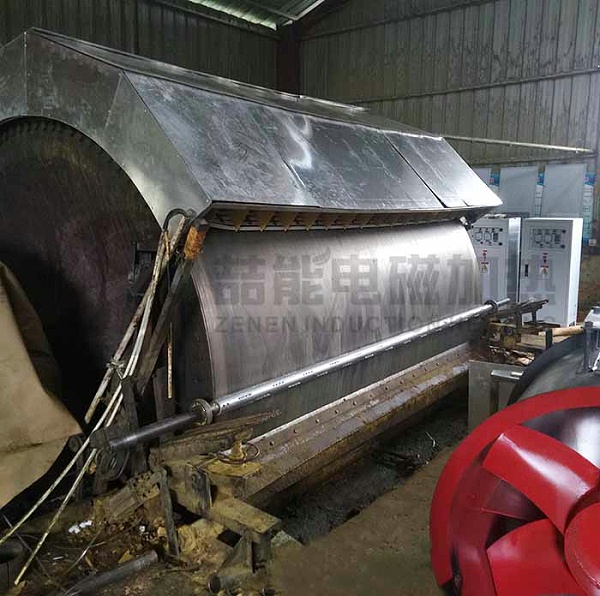

电磁加热烘缸
