电磁加热设备常见故障汇总

尽管电磁加热设备有很多的优点,但是由于交变磁场的存在是“看不见、摸不着”,因而存在一些容易被忽视的小问题,处理不当,不仅会影响设备的正常使用,而且可能会造成质量事故,给用户造成不必要的损失。为提高设备的性能,降低故障率,编码盒显示故障代码含义如下:


E02:线圈稳定低(小于25均显示24)

E03/4:IGBT1/2 稳定

E05  火线电流(平均有效值 )

E06:线圈电流峰值(A)

E07:输入线电压值(V)

E08:当前频率(工作状态 )(0.1KHz)

E09: 当前相位差值(电流与电压相位差,最小不能小于3.5微秒)(0.1uS)

E10:当前线圈峰值限值(电流)(A)

E11: 负载角(22度以下比较理想)(℃)

E12: 等效负载(负载匹配百分比)(%)

E13: 故障代码

E14:谐振电容电压(V)(读数*10)

E15:L/R


电磁加热设备

电磁加热器在成套、安装、调试及运行过程中容易忽视的一些细节问题,整理如下,以供设备厂家、改造厂家、工程服务商等相关使用方参考。


1、接头发热或者打火:无论是线的端头接头还是延长的接头,如果处理不当(未夹紧)或者线耳质量不合格,都会造成接头发热严重。线耳与金属外壳没有安规距离,或线耳与设备本体金属没有安规距离,线耳固定松动,存在造成打火漏电故障的隐患。


2、防护铁管发热导致引线被烧:如果电磁线圈的引线或者其它部位用铁管防护,由于铁管会感应磁场而发热,当发热严重时会引起防护管内的线表皮被烧,造成漏电故障。


3、平行铁板或者机柜铁壳发热严重:如果电磁线圈或者线圈引线与非加热部分的铁板平行,或者与机柜铁壳平行,会造成铁板或壳体发热严重甚至高温烫伤事故。


4、感应电火花:如果线圈周围的金属是逆磁性材料(能感应磁场发热),在某些不容易形成感应热的局部,会存在感应高压电动势,与相邻金属部分很可能存在电压差,这样在局部就会形成感应电火花。这种感应电不会因人体触摸而造成触电事故,但是会有麻酥感而引起不必要的恐慌。因为能量很弱常常这种感应电不容易被接地而释放掉。


5、紧固螺钉发热严重或烧红:当紧固螺钉是铁质或者不锈钢材质,并且螺钉在交变磁场的一定能量密度范围内时,紧固螺钉通常会被感应发热,这种发热量不需要很大就足以把螺钉加热到几百度,甚至将螺钉烧红,引起设备结构的松脱等损坏。


6、匝间打火:当输出的感应电压很高时,如果匝间距离较小,或者线圈受到大力挤压,很可能造成匝间打火的故障。


7、输出线高压漏电:输出引线的两端在某些应用场合会造成压差较大,或者其中一条引线与对地端的设备金属体存在较大电压差,会存在输出线的高压漏电隐患。


8、接线端子固定螺杆发热:如果电磁线圈的接线端子的固定螺杆是铁质或者不锈钢材质,当螺杆平行于线圈所产生的磁力线时,容易被交变磁场感应发热,从而造成端子碳化,此种情况下,也存在漏电隐患。


9、温控探头的干扰:常常会发生因为探头被干扰,而造成测温不准或者设备超温故障。


10、被测物料粘稠导致加热壁温不均,过高高温部分将加热线圈外皮烧焦,导致短路。


11、烘缸滚筒电磁线圈布线稀疏;被加热壁厚过厚热阻增大;线圈电感量不足,加热器配低下,设备利用率低 。


12、供暖柜水系统工作时加热管漏水,电磁加热循环水没有过滤导致水质变差 。


13、细长管状或杆状设备,加热后刚性减弱,变形弯曲 。


针对上面出现的问题,在启动电磁加热器前,检测加热电磁线盘盘绕是否过密,检查设备控制部分是否正常,电线线路是否被鼠蚁咬断。


检查加热电源机芯,打开加热主机面板盖,检查机芯内部是否有虫蚁安家,线路是否完好,有没潮湿,灰尘等。如有上术情况,请用热风机吹干,用干燥压缩空气去除灰尘,或用毛刷等。


机芯内部元件有螺丝紧固过电流的铜条与线路接线端子,重新紧固一次,以防线路热涨冷缩,端子松动。


散热风扇与散热片(加热主机顶部风扇,底部散热片进风口)除尘去灰。


将供水泵加压,对水路系统进行打压试验,达到预定压力后,停止加压,进行保压试验。发现压力降低时查明原因,有漏水的地方进行修补或更换,直到将漏水排除完毕 。


在完成以上步骤后,对设备进行通电。开机时,先用手动档底功率运行,1档运行2小时,再调2档运行2小时。过后可调回自动档正常工作。具体操作如下:

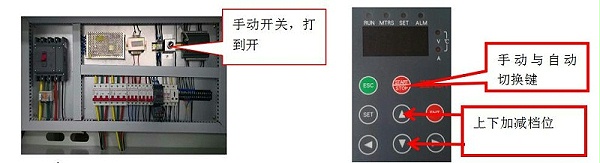

在电柜内找到手动开关(如下左图):将手动开关拨到开的位置;

按下电磁加热器的启动/停止按钮(如下右图):显示LH.00表示手动加热0档,按向上按钮增加功率。显示LH.01表示1档功率输出1档占总功率30%。按向上按钮增加功率显示LH.02显示2档功率,占总功率50%输出。

完成上面的检查后,供暖系统就基本没有问题,到供暖时间就可以正常供暖了。

电磁采暖炉


电磁加热器需要注意哪些问题:

1、电磁加热器主机的安顿环境不能在-20℃以下,最高也不能超过50℃,且要枯燥、通风。


2、接入电源前:清楚电器作业需要的总电量和供电变压器的总容量,不能超过供电的总容量,辨明单相220v、三相380v电压,不能接错;最终要留意电网的电压额定电压上下10%浮动时,禁止运用大功率电磁加热设备。


3、电磁加热器是最怕水的,任何状况下电磁加热器不能有水、湿气(含蒸汽)进入,电磁加热线也相同怕水,切忌用湿润的手去触摸或是在电磁加热线上搭晒湿润的衣物等。


4、印刷电路板周围不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗静电类型在外),静电很可能会损坏这些电路。不要触摸操控接口板或操控板的IC电路。


5、电磁加热线外表是石棉原料,怕磨,因而电磁加热线应防止轰动凶猛的设备,防止磨损的电磁加热线呈现漏电现象,触摸接地的金属物体,用手触摸这些操控器之前消除身体上的静电(封闭操控器的电源。并且在触摸操控器时坚持接地)。


6、任何替换设备、检修设备环节一定要断电今后才能进行,不要用手或导体触摸印刷电路板上的元件或导体。


7、任何替换设备、检修设备环节一定要断电今后才干进行。
