煤矿电磁加热热水,这样做才省电

电磁加热现在已经大量应用到民用供暖供热,煤矿热水采用电磁加热,既省钱又省力。


一、 电磁热水原理简述:

50Hz工频电转换为20KHz左右的高频交流电,利用 变频驱动原理,高速变化的电流流过感应 线圈产生交变的磁场,高速变化的磁场产生的磁力线通过线圈内部的金属管道或容器时产生无数的涡流,涡电流使得金属管道或容器主动发热,从而起到加热管道或容器内的水目的,整个过程是 的高效转化过程,相比传统电加热节能效果好。

电磁采暖原理图


二、 技术规格:

1. 电磁加热器 供电电压380VAC 50Hz/60Hz

2. 加热器工作频率5~20K赫兹( KHz

3. 电磁热水设备额定功率240KW/ *3设备+3台循环水泵,总负荷设计约 750KW

4. 采用全桥电路,具有输入过压,输入欠压,输出过流,线圈短路、线圈开路、电源过热、温度传感器短路、缺相等软硬件保护功能

5. 具备四节点浮漂式水位控制器系统及温控系统

6. 具有0~10V4~20mA PLC控制。

7. 具有负载自动识别匹配功能

8. 加热器采用强制风冷简洁对称设计

9. 加热管道距离集成在智能加热电源控制柜内

10. 具备远程/本地两地控制(有线),温度及输出功率两地显示(电控柜到远程操作台距离不超过 2米,电控柜到加热线圈不超过1米)

11. PLC控制系统采用西门子控制器及I/O模块,采集水箱水位、水温的数据,控制水泵的起停及运行,实现手动及自动控制

12. 全数字智能DSP+IGBT软启动功能,功率因数 ≥95%

13. 具有水温的控制有自动功能,根据水温高低来控制加热输出功率,保证水温恒定在所需要的温度,温度控制范围在± 3℃

14. 具有加热线圈短路、开路、电源缺相、过热、过流、过压加热装置缺水自闭等保护功能

15. 电柜的主电缆:需方提供到柜主电缆单芯线径≥360mm2 电柜外壳为室外布置



、设备主要组成及简要说明:

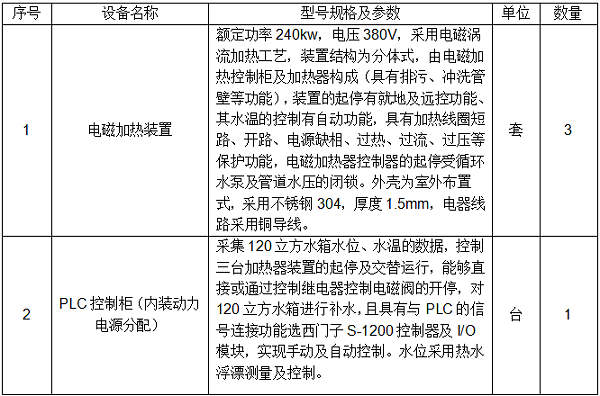

电磁加热设备组成表

操作方法简述:

1. 就地控制(控制器控制):

电柜配置:3台加热控制器、空气开关、温控表、水位表、电流表、电压表、显示器、电源开关、加热开关、电源指示灯、加热指示灯。

单台加热器操作方法:接通空气开关后,打开电源开关电源指示灯亮,水位表亮、温控表亮、显示器亮,再依次设定温控表的水温温度和打开加热开关,在水位满足最低水位的条件下加热器开始加热,输出功率自动调节到最大输出。PID自动整定线性控制输出功率大小,当水温到达设定温度或水位时,控制器停止加热。当水位不足时由水位控制器控制进水电磁阀进行补水。


2远地控制(PLC控制):

电柜配置:PLC触摸显示屏、空气开关、电源指示灯等。

远地控制仍为有线控制,PLC控制系统采集水箱水位、水温的数据 信号,并在触摸屏上显示,可直接对整个供水系统进行停开机,加热器的启停,温度设定,功率调整等功能进行操作,能对水箱水位进行监控,并控制循环供水泵的起停及加热装置的运行


电磁热水设备在大型煤矿的应用,实现了安全、智能化的传统设备转型,系统自动运行,谷电加热,自动恒温和补水,为传统企业实现节能提供一个模板和示范。
