喆能电磁加热器故障代码说明

下面为大家介绍喆能电子公司电磁加热器按键显示盒的功能键以及使用方法


具体操作如下

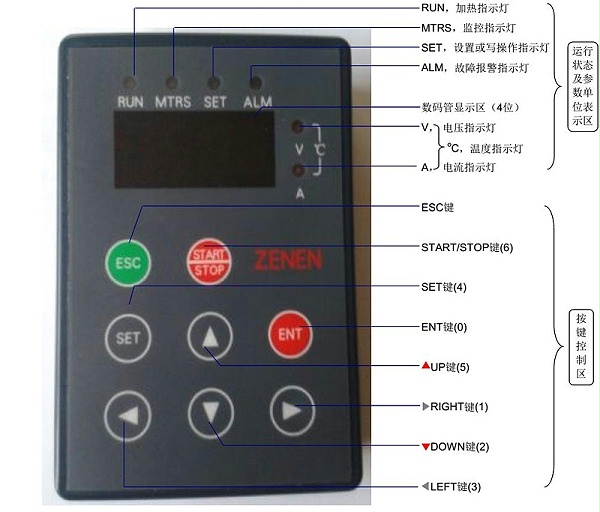

1、面板图及定义

面板图及定义

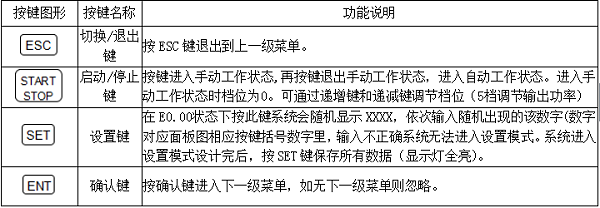

2、按键功能定义

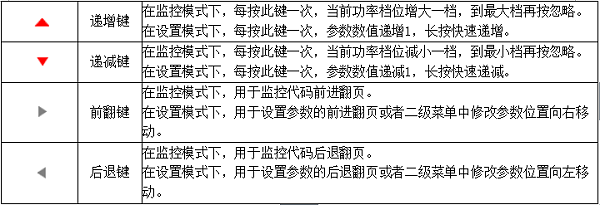

按键功能定义


按键功能定义

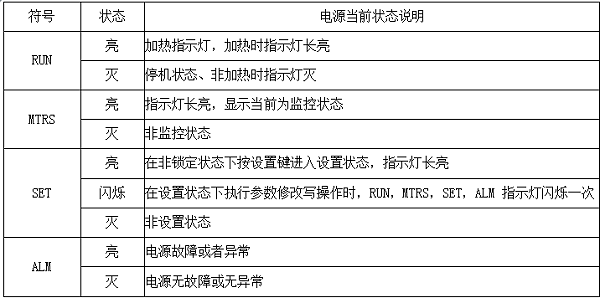

3、运行指示灯定义


运行指示灯定义

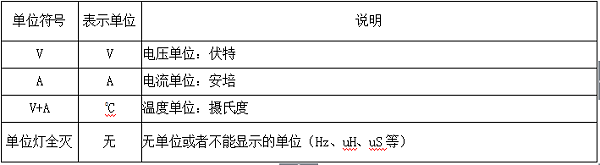

4、参数指示灯定义

4、参数指示灯定义


5、4位数码管显示说明

操作面板上设有4位9段LED数码管,可以显示默认模式、监控模式、设置模式、功率档位、异常代码等。

监控模式下:用Lx.xx来表示当前档位,用Fx.xx来表示所监控的代码号,用Ex.xx来表示故障代码。设置模式用Px.xx来表示该参数的代码。

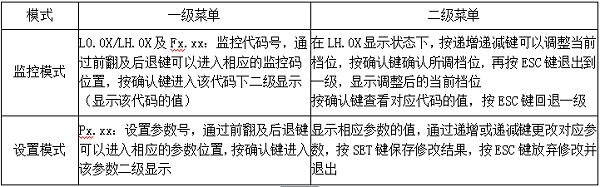

4位数码管显示说明

注:监控模式下除了可以调整加热档位大小,其它参数只能查看,不能修改。

设置模式下,菜单的逐级进入要使用确认键,逐级退出要使用ESC键。

每个参数值的修改,包括档位调整均需按设置键后修改才能生效。


6、监控代码定义

除第一个监控代码“当前功率”档位调整外,其它监控代码供调试、维修及电源厂家专业人员使用。进入监控模式后,MTRS灯亮,数码管显示L0.0X,按前翻键依次显示表中后续监控代码。

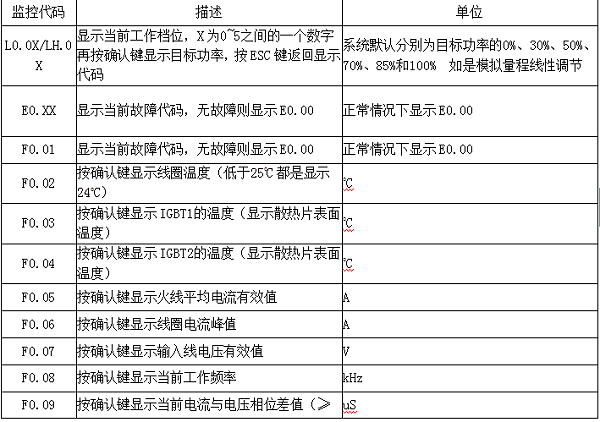

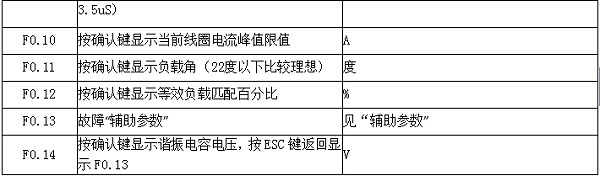

监控代码定义

监控代码定义

7、设置参数说明:

所有的参数在出厂前已经过精心配置,用户无需更改设置参数,请勿私自进入设置模式修改其参数。进入设置模式后(进设置模式见前面设置键功能定义),SET灯亮,显示P0.01,用前翻后退键可以移动到其它几个参数号位置。

8、故障代码定义

在监控模式下,如果电源出现故障,数码管显示故障代码为E0.XX。如果要查看监控状态下的其它参数,直接按前翻后退键即可。

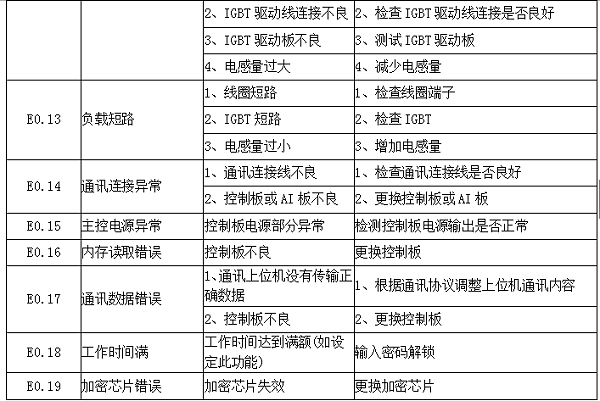

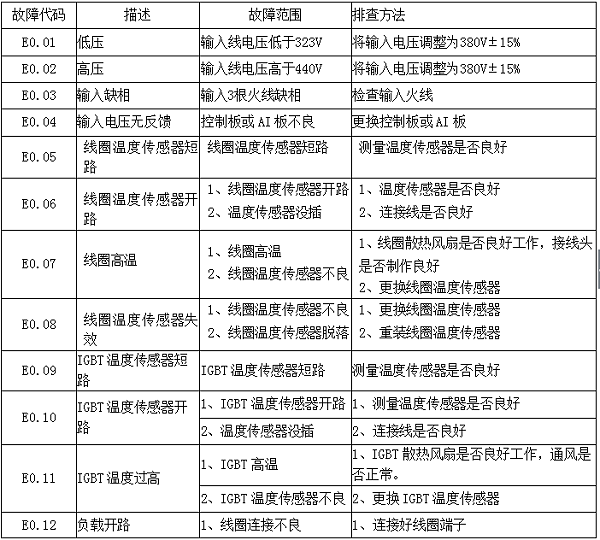

故障代码定义

故障代码定义

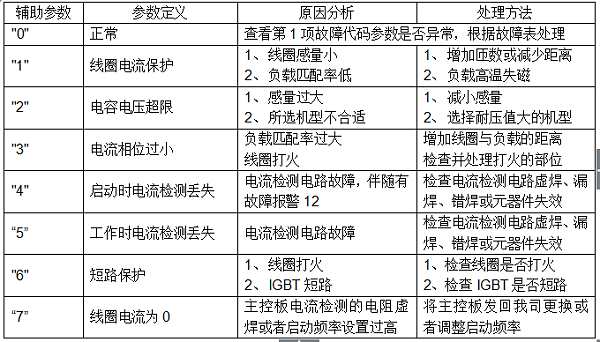

辅助参数表

辅助参数表


以上为喆能电子按键显示盒操作面板的使用及参数定义。希望能够帮助到大家更好的应用喆能电子电磁加热产品。
