喆能电磁加热供暖:供暖柜是怎样操作的

现在北方好多地区都在使用供暖柜供暖,但是好多用户将供暖柜采购回去之后不知道怎么操作,现在喆能小编为您整理了一篇关于供暖柜操作的说明,请看下文:

1

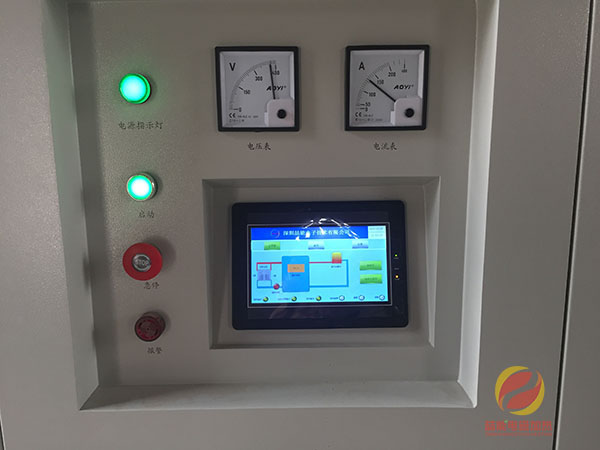

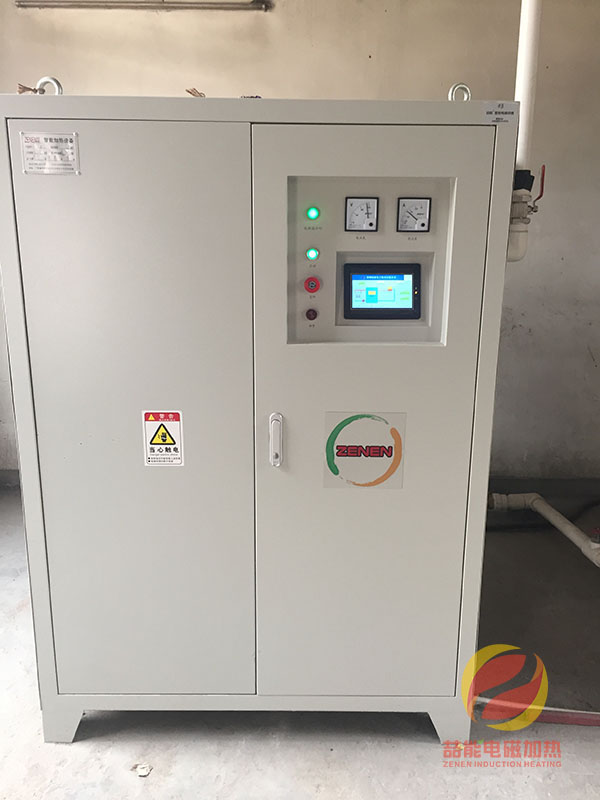

1.首先介绍下我们喆能机器的操控面板,这个面板上呢,主要是一块PLC触控显示屏,由电源、运行指示灯,以及急停按钮和报警蜂鸣器组成的。较大功率的供暖柜还配有电压表和电流表,而一些小功率供暖柜没有配备这两个电压电流表,这个主要是因为空间的关系,不会影响供暖柜的使用。

2

2.接下来介绍下供暖柜的操作流程,喆能的智能控制供暖柜在操作上其实非常的简单,在水电都安装到位后,只要接通柜内所有开关,检查释放急停按钮,然后根据PLC触控显示屏的提示就可以完成操作了。

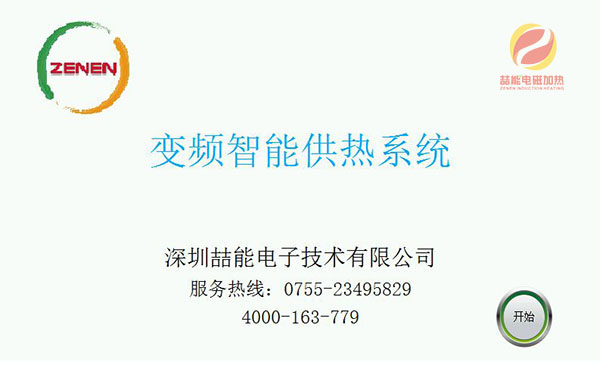

3.PLC触控显示屏也设计得尽量人性化,操作简便。供暖柜启动后首先进入的是初始页面,点击“开始”就可以了。

3启动

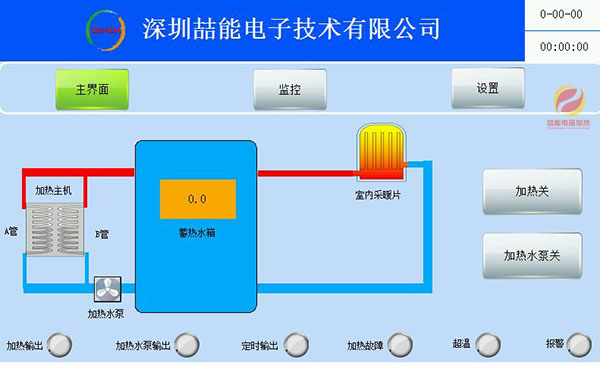

4.下来就进入了控制系统的主界面,上方有三个按钮可分别进入不同的页面。在主控页面的中间为系统示意图,右边为加热开/关和水泵开/关,下方为指示灯显示。正常操作是先点击“加热水泵”按钮,水泵开始运行之后,再点击“加热”按钮,加热器开始输出运行。屏幕下方会有一些相关提示。

4主界面

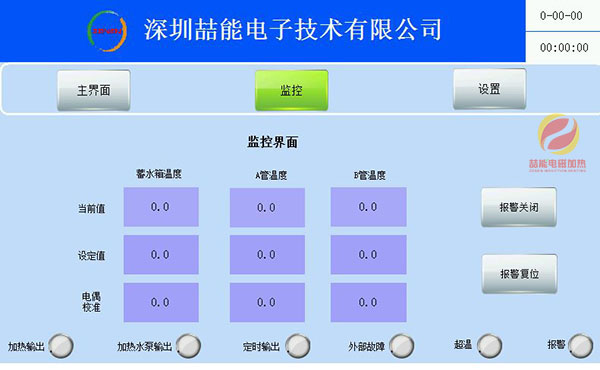

5.点击“监控画面”,就会进入相应的画面,这里可以看到蓄水箱温度、和加热管的温度,以及报警临时关闭按钮和报警记录查看按钮。加热管温度的个数跟供暖柜的功率对应。

5监控画面

6.在“报警记录查看”里,可以查看到各次报警的详细记录和说明。记录太多的话也可以将历史记录清除。另外,如果报警记录时间与屏幕上方时间有误差的话,可以点下方的时间设置进行校准。

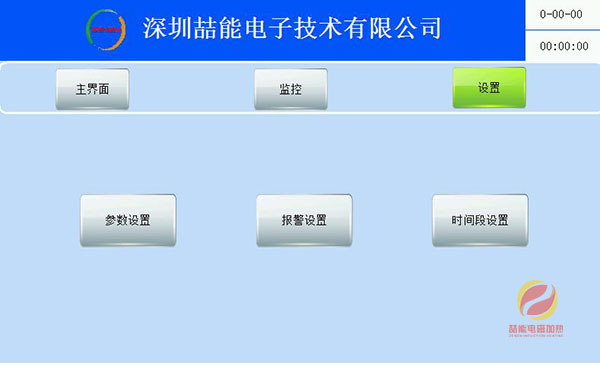

7.进入“设置画面”后,可以看到有“参数设置”,“报警设置”和“时间段设置”。

6设置

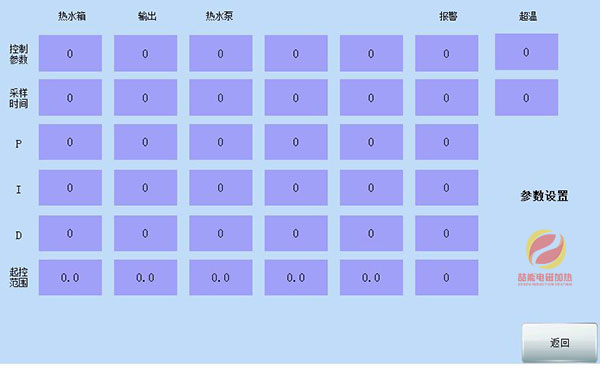

8.在“参数设置”里,可以设置水箱或出水的目标温度,和加热管的温度,这里的加热管温度设定是为了防止设备干烧,干烧可能导致加热管破裂或者线圈损坏,平时不需要去做改动。电偶校准是当显示温度与实际温度有误差时作调整用。“偏差”值是指当加热到达目标温度后机器停止加热,回落这个值时才重新开始加热,一般设置3-5度。

7.1参数设置

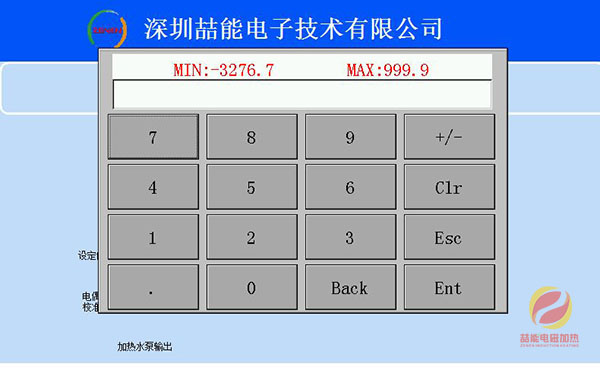

7.2参数输入

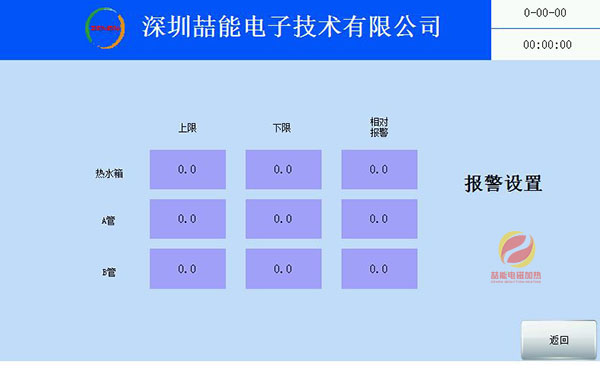

9.“报警设置”是设置保护温度,当温度超过设定值时,供暖柜会报警并停止输出。相对报警的温度为当前温度的偏差值,其优先于上下限值。

报警设置

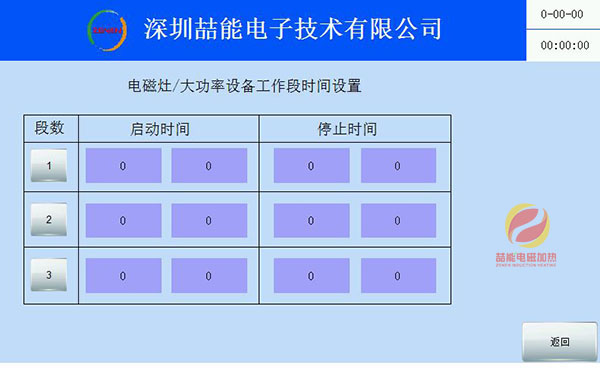

10.为避开用电高峰和节约用电,供暖柜还可以设置不同时间段内加热设备工作的不同功率和不同目标温度。此处所设置的目标温度优先于“温度设置”里所设定的目标值,且输出功率将以所设置值固定输出。左侧“1”、“2”、“3、4”按键变绿为该时间段生效,否则将忽略。

时间段设置
