不锈钢加热
钢板电磁加热方案

钢板预热、预放反变形加热处理、安装及拆卸加热,被应用在很多工程领域。本篇以减震支座的法兰板采用电磁加热方式,来论述电磁加热技术在钢板加热方面的应用技法。

1.加热要求

需要加热的是建筑隔震高阻尼支座,加热温度要求是在不大于30min时间内将一个φ1500的支座,或者不大于10min时间内将一个φ800的支座的法兰盘加热到230度。

2.功率估算

φ1500的法兰板尺寸为1600*1600*55,法兰板密度约为7.9t/m³,比热约为0.46KJ/(kg.℃)。

则一块DN1500法兰板的质量M=ρv=1112KG,加热到230度所需热量为Q=MC△t=112567KJ,所需设备功率为P=Q/(T*η)=120KW

即当设备功率为120KW时,20分钟内,可将一块DN1500的法兰板加热到230度的。若同时加热两块,则所需功率为240KW。

Φ800的法兰板尺寸为900*900*36,法兰板密度约为7.9t/m³,比热约为0.46KJ/(kg.℃)。

则一块Φ800的法兰板质量M=ρv=230.4KG,加热到230度所需热量为Q=MC△t=24373KJ,加热时间是10分钟,则所需设备功率为P=Q/(T*η)=50KW

即当设备功率为200KW时,10分钟内,可同时将四块DN800的法兰板加热到230度。

综上,当设备功率为240KW时,可满足在不大于20min时间内将一个φ1500的支座,或者10min内,将4个φ800的支座的法兰盘加热到230度的加热需求。

3.电磁加热器选型

采用四台60KW的设备并机运行,四台电磁加热器,可只开机一台,也可同时开多台机。

当只开1台机时,可以在10分钟内将1块DN800的法兰板加热到230度。

当开2台机时,可以在10分钟内将2块DN800的法兰板加热到230度,或者,20分钟将1块DN1500的法兰板加热到230度。

当开3台机时,可以在10分钟内将3块DN800的法兰板加热到230度。

当开4台机时,可以在10分钟内将4块DN800的法兰板加热到230度,或者,20分钟将2块DN1500的法兰板加热到230度。

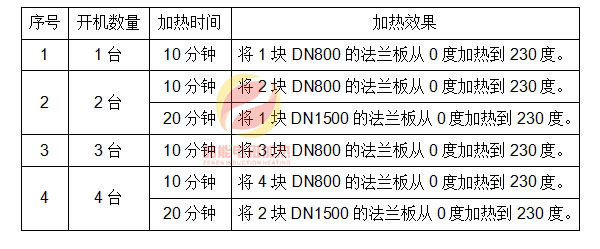

汇总如下表:

电磁加热器选型汇总

4.加热线盘设计

加热线盘规格为1800*900,用耐高温非金属材料固定,上覆20~40mm厚的隔热保温棉,线盘整体厚度大概4~6cm,一共4个线盘。

每两个线盘可进行一块φ1500支座法兰板的加热,或者同时进行4个φ800或尺寸更小的支座法兰板的加热。

5.控制方式

加热器外接有5种控制方式可选:(12vDC/24vDC开关量、4-20mA、0-10v、继电器/电位器信号、RS485半双工通信信号)。

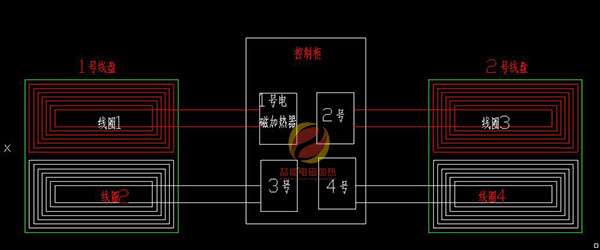

配有独立电柜,温度控制仪,4台电磁加热器分开控制。(简图如下)

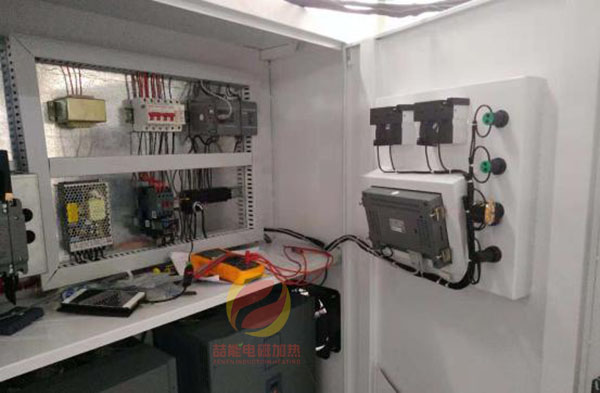

电磁加热器控制柜

类似案例及产品图片

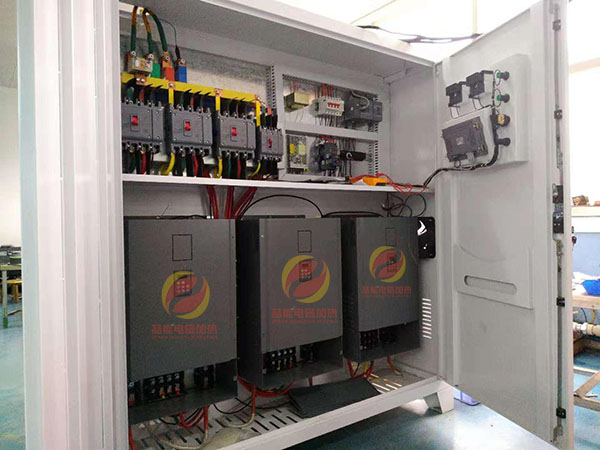

多机并联的钢板电磁加热主机柜

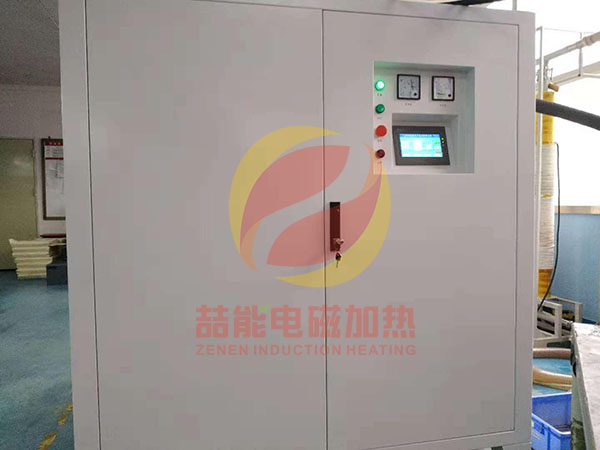

电磁加热器主机柜

电磁加热器

电磁加热器外部

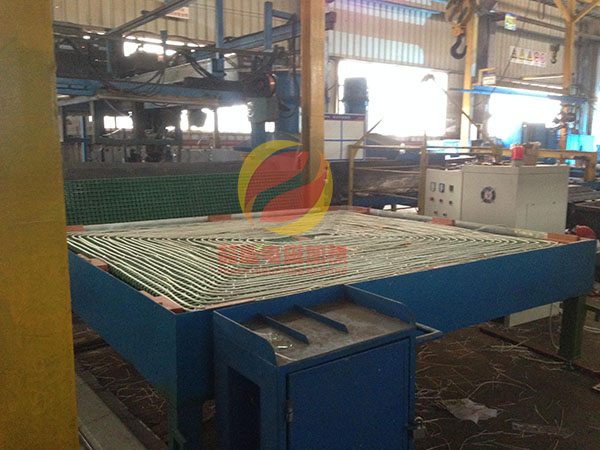

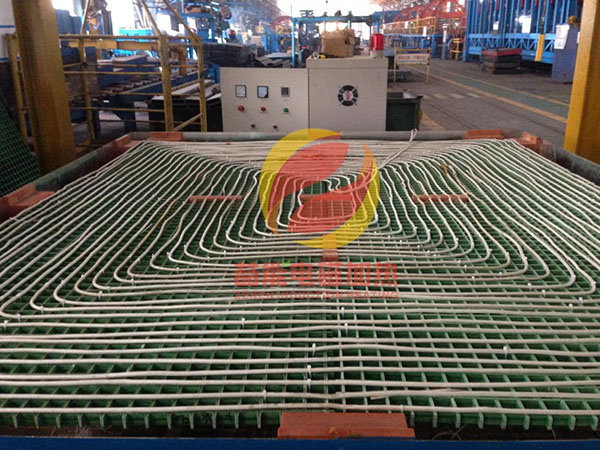

钢板加热线圈排布

钢板加热线圈排布

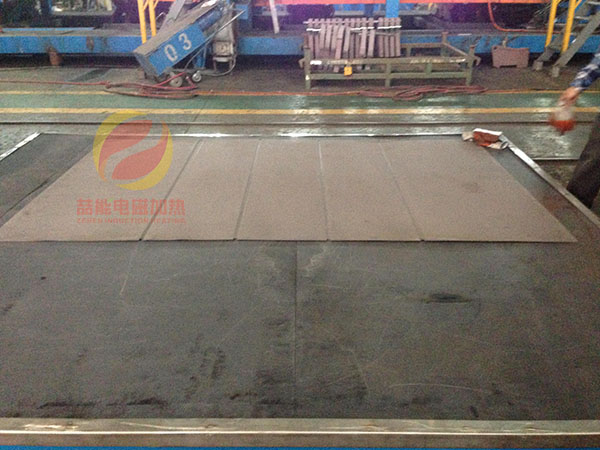

钢板电磁加热预热

钢板电磁加热预热
