矿砂干燥设备电磁加热解决方案

作者: 喆能 编辑: 楞次 来源: 喆能电磁 发布日期: 2019.01.02
信息摘要:
已知条件:1.滚筒材质为碳钢或不锈铁,尺寸初步设计为Ф500*1500(不含进出料口),壁厚为8mm,自重约120kg。2.加热物料组成:铬…

已知条件:

1.滚筒材质为碳钢或不锈铁,尺寸初步设计为Ф500*1500(不含进出料口),壁厚为8mm,自重约120kg。

2.加热物料组成:铬矿砂(80%),石英砂(20%),炭黑(0.5%)。含水量:湿物料水份小于5%,经过干燥去除表面水及绝大部分结晶水,要求干物料水份小于0.1%。

3.要求在规定的时间内将滚筒筒体加热到500-600℃,并从常温将500KG物料加热到210-260度。

功率计算:

热量计算公式Q=cm△t,由于无实际物料数据,按照矿砂的比热容根据测定数据进行测算。另外水的比热容取4.2KJ/(kg·℃),钢的的比热容取0.46KJ/(kg·℃)。

假定经过计算后所需功率为50KW(以此为例进行展开描述)。

注意所需功率还与物料真实比热容、含水量,加热时间,筒体的保温效果,以及排湿所带走的热量有很大关系,需要实时监控、调节物料进出速度与功率的关系。

基本方案:

根据以上计算,可以采用单台50KW对干燥滚筒进行整体加热,加热控制器及温控仪表集中在一台配电柜中统一控制(如下图,示意)。

矿砂干燥设备电磁加热

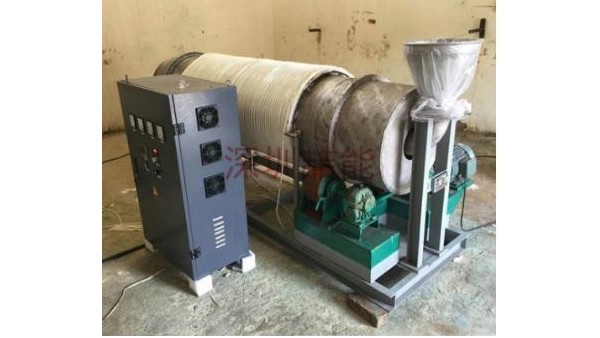

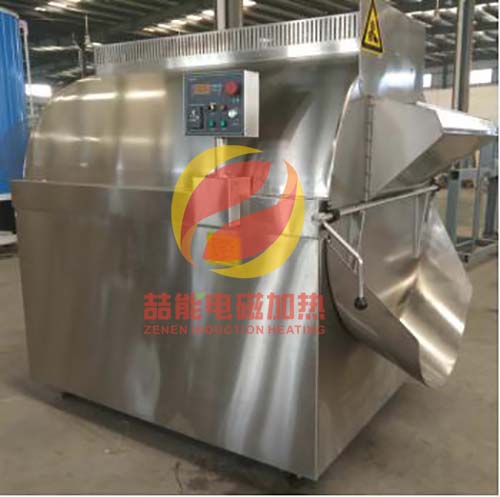

参考案例如下:



实施工艺:

供货内容清单

序号

产品名称
 型号描述配置
提供方
备注

1

电控柜 ZN-50E-FH/50KW
喆能

2

感应线圈
定制35平方高温线

喆能

现场绕制

3

设备主体
Ф500*1500,壁厚为8mm(待定)
客户

4

保温层
3-5cm耐温隔热层
客户

5

测温探头
探头预埋,4~20mA或0-10V信号
客户

6

线圈固定支架
非金属
客户



1.假设干燥滚筒主体的管路接口和所有相关结构不影响线圈的布置和干扰加热。

2.根据加热要求及电源型号,建议保温层厚度为5cm,外面用高温布包扎紧。

3.在保温层的外表面布置好线圈,线圈的疏密和匝数根据感量要求确定,并临时固定。

4.将线圈多点刚性可靠固定,并采用合适的外包壳材料或者不外包。

5.客户负责提供不小于25平方毫米(120A)的3+1+1主供电电缆到加热设备的安装位置。,连接好进出电缆和控制信号,通电测试加热效果。

6.现场安装完成后,正式工作前,请注意设备及动力柜的良好接地。
