“煤改电”电采暖项目改造方案

作者：喆能编辑：楞次来源：喆能电磁发布日期： 2018.09.18

信息摘要：

电磁采暖炉是“煤改电”国家环保战略的重要竞品，是实现智能化供热/供暖的时尚新秀，可以适用大小面积的场合

采暖设备参数表

类别	单位	ZN-30E-CH	ZN-60E-CH	ZN-6E-CH	ZN-8E-CH	ZN-10E-CH	ZN-12E-CH	ZN-15E-CH
额定功率	KW	30KW	60KW	6KW	8KW	10KW	12KW	15KW
额定电流	A	45	91	27.2	36.3	45.5	18.2	22.8
供电电压/频率	V/Hz	380/50	380/50	220/50	220/50	220/50	380/50	380/50
电源导线截面面积	mm²	3x10	3x16	4	6	10	3×4	3×6
电器保护等级	IP	33	33	33	33	33	33	33
电热效率	%	≥98	≥98	≥98	≥98	≥98	≥98	≥98
外壳散热	%	≤2	≤2	≤2	≤2	≤2	≤2	≤2
供暖系统最大容量	L	550	1100	110.4	147	184	230	276
供暖系统最大压力	Mpa	0.4	0.4	0.4	0.4	0.4	0.4	0.4
水泵配置最小流量	L/min	36	72	8	10	12	16	18
膨胀水箱容量（选配）	L	30	30	5	5	10	15	15
供暖用水最高温度	℃	85	85	85	85	85	85	85
低温保护最低温度	℃	5	5	5	5	5	5	5
热水产率65℃	L/min	10	20	1.95	2.6	3.25	4.06	4.88
外形尺寸（长宽高）	mm	770×520×1260	840×620×1400	380×130×600	400×190×630	400×190×630	430×220×780	430×220×780
进出水接口	DN	40	40	25	25	25	40	40
采暖面积	㎡	300-400	600－700	60－80	80-100	100-120	120-150	150-200
采暖空间	m³	900－1200	1800－2100	160－213	210-320	320－400	400-530	532－700
电表选型（最小配备）	A	20A(80A)三相	40A(160A)三相	10A(40A)	15A(60A)	20A(80A)	5A(20A)三相	10A(40A)三相

设备配置及调试

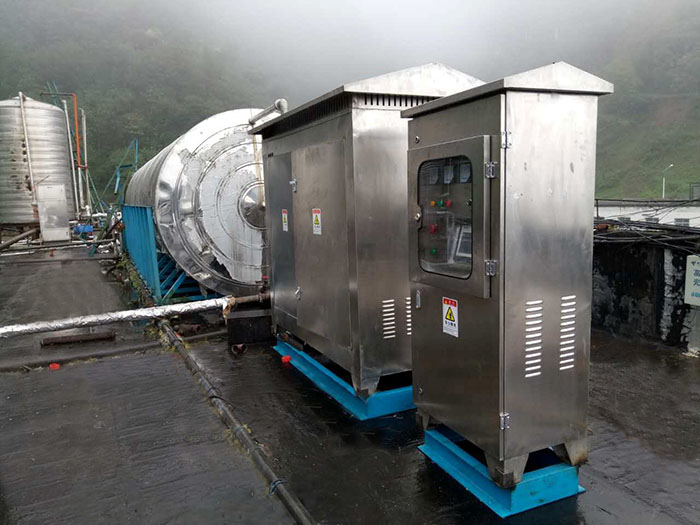

（案例图片）

电磁供暖炉改造图

采暖炉设备的内部配置：

1. 以15KW/380V柜式机为例，适合选用16平方毫米铜导线，感应线长约25~30米，如果疏绕线需要少量增加，保温棉的厚度约15mm。

2. 加热部分管路选型：选择直径80mm左右的430或普通钢管，长度约0.8~1米，然后通过变径口与其它部分的进出水管相连接。感应线圈选择12或16mm²的铜导线，线圈引线预留到控制柜里。

3. 控制部分设计：电磁加热器可以直接安装控制柜内或者在其它合适位置。控制柜基本配置：空开、电流表、电压表、启动停止按钮、显示盒、档位旋钮、温控表及运行指示灯等。温控探针安装在出水口附近，温度达到80℃即自动停止加热。为防止温控器失效，可以增加一个备用温控器，另一个设置在储水箱出水口0.5米处。两个温控器的信号同时反馈给加热电源，任何一个的温度达到80℃，加热电源停止工作。大部分柜式机均采用PLC+触摸屏控制。

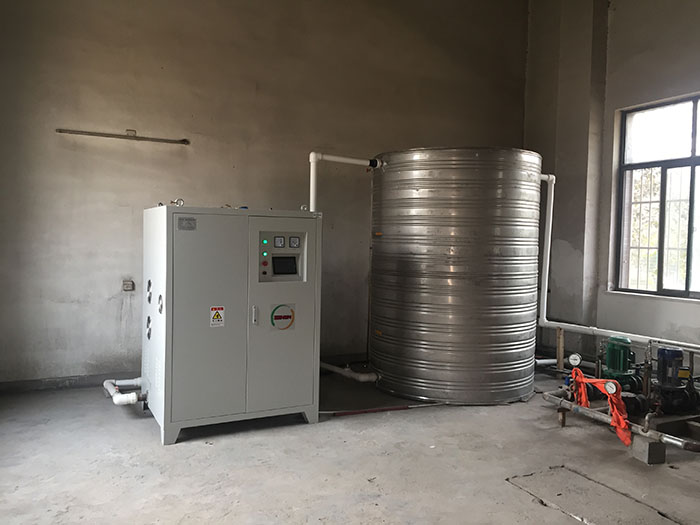

（案例图片）

电磁供暖改造图
