游泳馆电磁加热节能方案

作者: 游泳馆电磁加热 编辑: 电磁加热器 来源: 电磁加热 发布日期: 2019.05.25
信息摘要:
电磁加热器是将50Hz工频电转换为20-40KHz左右的高频交流电,利用磁感应原理,将电能通过能量转换的方式使得金属管道或金属容器主动发热,…

电磁加热器是将50Hz工频电转换为20-40KHz左右的高频交流电,利用磁感应原理,将电能通过能量转换的方式使得金属管道或金属容器主动发热,从而加热管道或容器内的水或者油或其它介质,被加热的介质经过管道输送到储罐或者终端,通过循环的方式自动保持恒定温度所要求的温度。

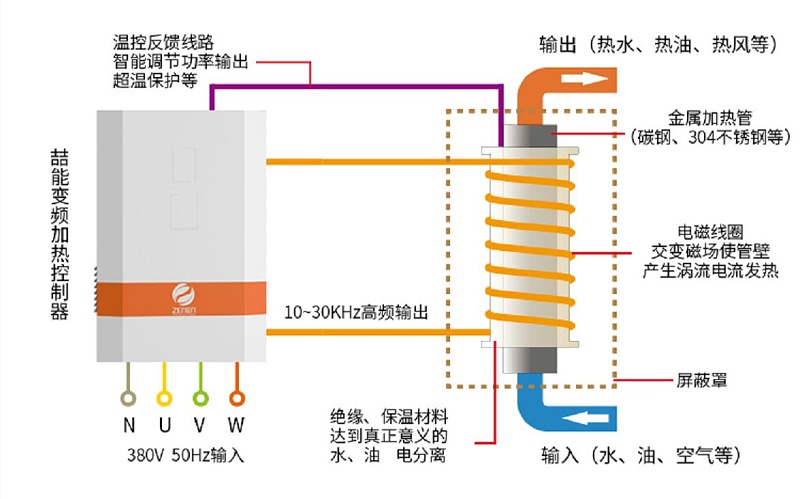

电磁加热原理图


工作原理示意图


系统概述:

喆能电磁加热器采用先进高效的数字智能加热系统,无污染、无明火、无噪音、水电分离、多重保护,喆能数字电源设计使用寿命在五万小时,热能转换率在百分之九十七以上,而电热丝、电热棒实际使用寿命只有二千小时,石英镀膜管约三千小时。控制部分采用美国德州仪器高速先进DSP芯片,操作使用人性化设计、简易、直接、使用极其方便,其设计使用寿命在十年以上。

泳池加热



1、基本参数

本游泳馆水池面积约长50米,宽25米,水深1-2米,另加一个300平米的儿童泳池,总的水容积约为3000立方米,设计水温为28℃,本设计的重点在于冬季情况下能满足泳池所损失的热量,泳池水温大概每天的会降低3-4度,水温需维持在设计温度28℃保持恒温。


2、功率计算

     本游泳馆泳池水总面积为1500平方,水体积约为3000立方米,设计水温为28℃,游泳馆内计算参数:设计室内温度29℃;相对湿度65%,池水温度28℃;室内水面风速0.3m/s;


2.1 冬季泳池面蒸发损失的热量计算:

Qx = α· у ( 0.0174vf + 0.0229 ) (Pb - Pq) A(760/B)

式中 Qx—— 泳池表面蒸发损失的热量( kJ/h );

     α—— 热量换算系数, α = 4.1868 kJ /kcal ;

     у—— 与泳池水温相等的饱和蒸汽的蒸发汽化潜热( kcal/kg );

     vf ——泳池水面上的风速( m/s ),一般按下列规定采用:室内水池 vf= 0.2~0.5 m/s ;露天水池 vf = 2~3 m/s ;

     Pb—— 与泳池水温相等(28℃)的饱和空气的水蒸汽分压力( mmHg );

     Pq——与泳池的环境空气温度(29℃)相等的水蒸汽压力( mmHg );

     A——泳池的水表面面积(㎡ );

     B—— 当地的大气压力( mmHg )。

查相关参数表可计算得:

Qx = α· у ( 0.0174vf + 0.0229 ) (Pb - Pq) A(760/B)

    =744113( kJ/h )=177728( kcal/h )


2.2泳池每小时总损失热量:

泳池的水表面、池底、池壁、管道和设备等传导所损失的热量,占泳池水表面蒸发损失热量的 20%

Qy= Qx*0.2

泳池每小时总损失热量为:177728×0.2=35546( kcal/h )

2.3 泳池补水加热所需的热量:

Qb=αqbу(tr- tb)/t

  式中 Qb——游泳池补充水加热所需的热量(kJ/h);

  α——热量换算系数,α=4.1868(kJ /kcal);

  qb——游泳池每日的补充水量(L);按泳池水量的5%确定;

  у——水的密度(kg/L);

  tr——游泳池水的温度(℃);

  tb——游泳池补充水水温(℃);

  t——加热时间(h)。

       查相关参数表可知:

qb=3000m3×5%=150000L

tr=28℃

tb=10℃

则 Qb=αqbу(tr- tb)/t =471015( kJ/h )=112500( kcal/h )


2.4泳池总的热损计算

经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为177728+35546+112500=325774( kcal/h )≈420KW,则每小时损失热量为420KW


2.5设计产品选型

根据热损失、设备的效率、以及设备运行的稳定性考虑,为泳池配备480KW的加热设备,跟换热器换热,完成泳池的热随供应。


2.6方案的优越性

■设计灵活、安装方便:整体式设计,机组外形美观紧凑,安装面积小,风冷主机和冷水辅机分离结构,使水系统完全置于室内,完全防止了冬天冻结的情况出现,尤其适合于寒冷地区气候。

■工程安装  简便,运行及维护成本低廉。

■采用先进的钛钛金属水换热器,能够抵御水中氯离子的侵蚀,外壳采用优质双面镀锌钢板,经久耐用。

■机组能效比高,制热量大。

■节能环保:采用热泵技术,与其它常规热水设备(如:燃油锅炉、燃气锅炉、电锅炉等)相比可节省65%~80%的运行费,对环境无污染。

■使用安全:水电隔离,无明火,无漏电,确保人身安全。

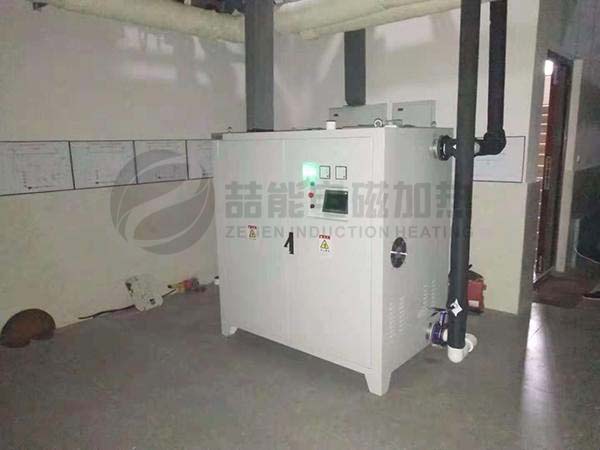

3.应用案例
