304不锈钢锅体上的电磁线圈布置方法之一

作者: 喆能 编辑: 法拉第 来源: 喆能电磁 发布日期: 2019.01.04
信息摘要:
304不锈钢锅体直接采用电磁加热,电磁线圈布置本身也是一个难点。尽管电磁线圈在锅体底部的安装方式有多种,本篇主要介绍一种简易可靠的布置。直接…

304不锈钢锅体直接采用电磁加热,电磁线圈布置本身也是一个难点。尽管电磁线圈在锅体底部的安装方式有多种,本篇主要介绍一种简易可靠的布置。

直接在锅体上布置线圈,并牢固固定,是我们反复经过多年的实战总结出来的最简便最牢固的电磁线圈布置方法。

一、在安装之前需要准备以下基本物料:

炒锅电磁加热绕线辅料清单表(以1.3米蝶形304不锈钢锅为例)

序号

项目 产品型号/规格 单价(元) 数量 小计(元) 备注

1

保温棉 耐温600度以上型号
4m2

保温棉安装厚度为20~30mm

2

高温布 耐温200度以上

4m2

保温棉外包裹用,安装平整

3

高温扎带 耐温200度以上

40米

绑扎线圈用,又名黄蜡管

4

高温胶带 耐温200度以上

2卷

固定铁氟龙布用,又名亚胺胶带

5

线圈支架

2mm厚环氧板或工程塑料


0.2m2

根据锅的尺寸布置4、6或8条

二、绕线说明:

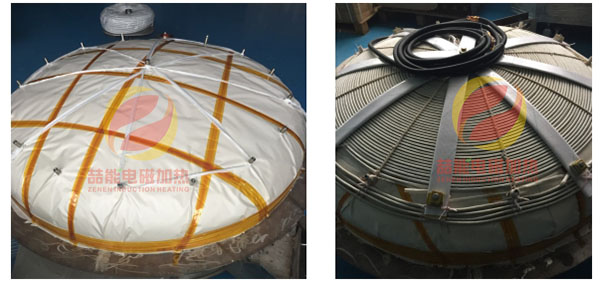

搜狗截图19年01月04日0941_1

1.左上图灰白色布内包裹的是保温棉;

2.左上图灰白色光滑的布为高温布,防水耐高温;

3.左上图丝带为玻纤带,右图绑扎线圈的为高温扎带,都可以用于绑扎线圈用;

4.左上图黄色为高温胶带,有粘性,耐高温,阻燃;

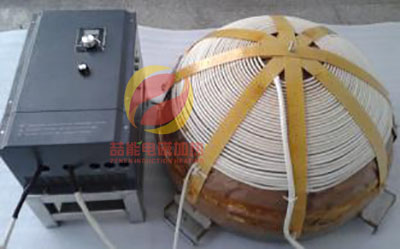

5.右上图线圈外的固定拉条(6条)为线圈支架,其外套有高温非金属管。支架可以为环氧板或者耐高温工程塑料,环氧板为黄色(又如:右下图中6条黄色拉条)。为保证支架的使用寿命,最好用玻纤布或高温套管包裹防护好。
