电磁感应加热器是一种主要应用于工业加热和民用供暖领域的装置，本文主要为大家介绍的是电磁感应加热器结构。

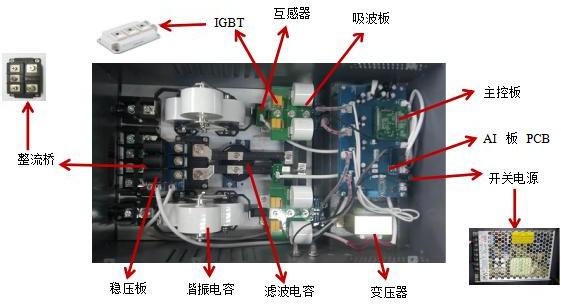

全桥电磁加热器结构

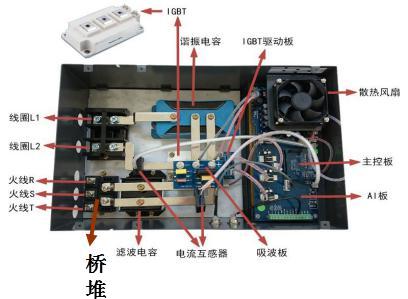

半桥电磁加热器结构
电磁加热器的元器件组成以及功能介绍
火线：接 380V 电源输入
线圈：连接感应加热线圈
桥堆：把 380V 电压整流成 540V 到 570V 的直流电压
滤波电容：把整流过后的直流电压加以整流，使母线直流电压得以更加平滑稳定。
电流互感器：用以检测输入电流与输出电流。
IGBT 与驱动板：用以驱动逆变电流输出
吸波板：吸收直流母线和线圈返冲回来的谐波电压电流。
主控板：DSP 计算程序芯片烧 写模块
散热风扇：供 PCB 板开关电源散热
谐振电容：与感应线圈形成谐振
热电偶：探测IGBT 温度，温度到达 75 度，机芯停止加热进入保护状态
