电磁加热器工作原理介绍

作者: 电磁感应原理 编辑: 电磁加热器 来源: 喆能电磁加热 发布日期: 2019.05.06
信息摘要:
一、.电磁加热器工作原理电磁加热器是一种利用电磁感应原理将电能转换为热能的电器。在电磁加热器内部由整流电路将50/60Hz的交流电压变成直流…

一、.电磁加热器工作原理

电磁加热器是一种利用电磁感应原理将电能转换为热能的电器。在电磁加热器内部由整流电路将50/60Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成频率为 5-35KHz 的高频电压,高速变化的电流流过线圈会变成高速变化的磁场,当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流,是器皿本身自行高速发热。然后再加热器皿内的物质。

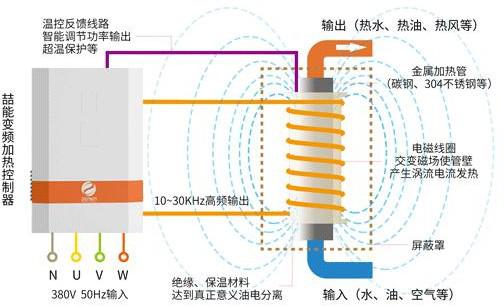

电磁感应加热原理图



二、各元器件功能介绍

火线:接 380V 电源输入

线圈:连接感应加热线圈

桥堆:把 380V 电压整流成 540V 到 570V 的直流电压

滤波电容:把整流过后的直流电压加以整流,使母线直流电压得以更加平滑稳定。

电流互感器:用以检测输入电流与输出电流。

IGBT 与驱动板:用以驱动逆变电流输出

吸波板:吸收直流母线和线圈返冲回来的谐波电压电流。

主控板:DSP 计算程序芯片烧 写模块

散热风扇:供 PCB 板开关电源散热

谐振电容:与感应线圈形成谐振

热电偶:探测IGBT 温度,温度到达 75 度,机芯停止加热进入保护状态
