电磁加热器基础知识分享

作者: 电磁加热器 编辑: 电磁加热 来源: www.zenen66.com 发布日期: 2019.11.22
信息摘要:
电磁加热器,电磁控制器将220V/380V,50/60Hz的交流电经整流电路整流变成直流电,再经过电子线路板控制电路将直流电转换成频率5-4…

电磁加热器,电磁控制器将220V/380V,50/60Hz的交流电经整流电路整流变成直流电,再经过电子线路板控制电路将直流电转换成频率5-40KHz的脉冲信号,控制IGBT(高频开关管)对直流电进行开断,使高频高压电流流过与机器匹配的线圈(电感)产生高频高压交变磁场,当导磁性金属(铁、钴、镍)材料容器放入高频交变磁场中时,容器表面即切割高频交变磁力线而在容器内部产生高频交变的电流(即涡流),涡流使容器内部的铁原子高速无规则运动,原子互相碰撞、摩擦而产生热能(靠本身自生内阻高速发热),从而起到加热物品的效果。因为是铁制容器自身发热,没有以往的传导过程,所以热转化率特别高,最高可达到95%是一种直接加热的好方式。电磁加热器主要特点

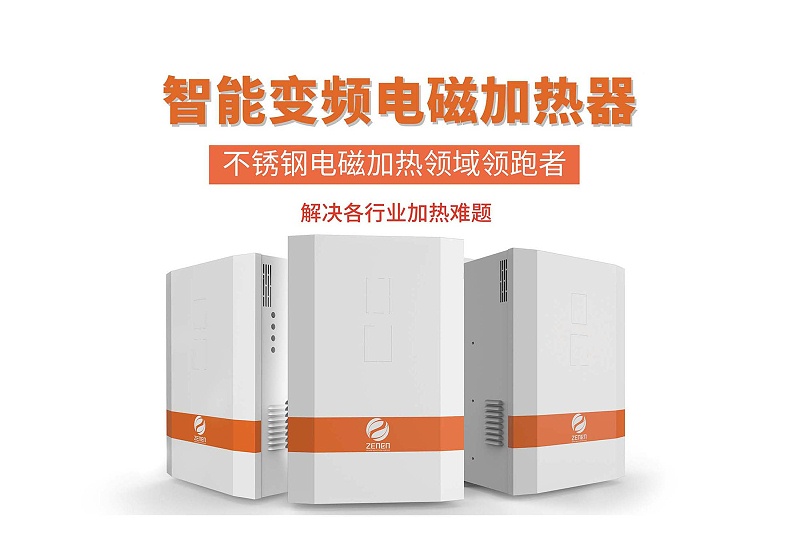

电磁加热器

1 、与传统采用的电热圈相比,节电可达 30 %以上。

2 、采用电磁感应加热,电磁感应加热线圈安装在加热物体外部,受电磁感应本体发热。

3 、单个电磁感应加热圈可替代原 2 - 3 个电热圈。

4 、具有圆形和开口两种结构方式,并在管道和线圈之间加隔热层,进一步提高热效率和保温效果。


最新一代IGBT风冷全数字智能控制加热电源,所有电源在使用时需进行专业的配置和调试,使其工作在最佳状态。因电磁加热器比传统加热方式有很多优点,比水冷结构高频、中频感应电源有更高的热效率,其应用领域和使用范围很广范。


目前电磁加热行业中,加热频率主要有中频5~20KHZ和高频15~40KHZ两个频率段,选择对应的IGBT,来进行不同种类加热。

在选择IGBT时,主要看最大功率工作时,系统工作在那个频率段。比如一个系统,最大功率工作时为16KHZ,这个频率既包含在则选用中频段的IGBT中,也包含在高频段IGBT中,理论上选择哪个频段的IGBT都可以。但实际使用中会选择中频段的IGBT,即5~20KHZ的IBGT,为什么呢?是因为,中频段的IGBT在14~16KHZ是它最优的工作频率,在这个频率工作的损耗最小,而高频段IGBT最优的工作频率是30KHZ左右。IGBT在最优频率段外工作,损耗相对来说会大些,且加热功率会受到影响,无法实现满功率工作。所以在选择IGBT和调试时,尽量把工作频率调整到IGBT的最优工作频率段。


工业电磁加热器分为半桥和全桥控制电路,一般来说,小功率的用半桥(2.5kw~25kw用半桥控制主板),大功率的用全桥(30kw~50kw可以用全桥控制主板),那么电磁加热器半桥和全桥的主要区别如下:


一、机芯电路区分

全桥:采用双路驱动技术,利用双IGBT逆变模块,从正面看可以看出两个I GB t对称

安装于散热片上,全桥电路可以做到很大功率高达100KW

半桥:采用单路驱动技术,利用单IGBT逆变模块,半桥驱动功率相对于比较底,我司

最大半桥机芯可驱动到40KW。


二、电感量及配置应用:

全桥:电流转化技术配置效率高,因此配置的电感量,也相对于半桥而大。在同等功

率下,全桥电感量是半球电感量4倍。但它输出电流会比半桥的输出电流小一倍。

半桥:电流转化技术配置效率稍低,可负载较低电感负荷,与全桥机芯比,同等功率下

了半桥的电感量是全桥机芯电感量的1/4 。
