电磁加热器中模拟量抗干扰的几种解决方法

作者: 工业电磁加热器 编辑: 法拉第 来源: 喆能电磁加热 发布日期: 2019.05.08
信息摘要:
在工业电磁加热器生产自动控制中,为了保证产品质量或安全,对于模拟量:温度、压力、流量等一些重要参数,通常需要进行自动监测,并根据监测结果进行…

工业电磁加热器生产自动控制中,为了保证产品质量或安全,对于模拟量:温度、压力、流量等一些重要参数,通常需要进行自动监测,并根据监测结果进行相应的控制。但在应用模拟量的过程中常会出现有干拢的问题,导至设备运行不稳定。下面为大家讲讲几种解决抗干扰的解决方法,希望对大家有所帮助。

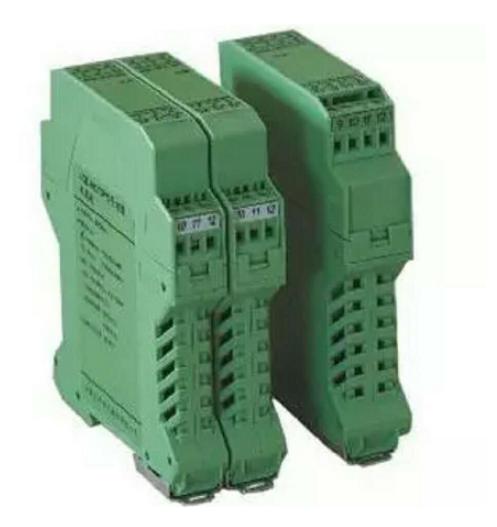

1、加1:1信号隔离器

信号隔离器

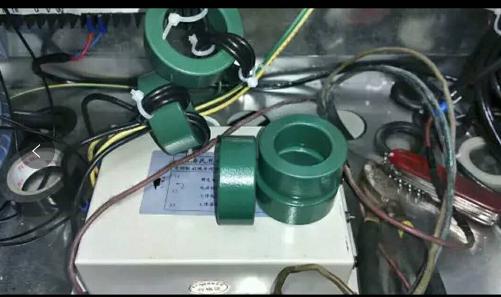

2、加磁环


磁环

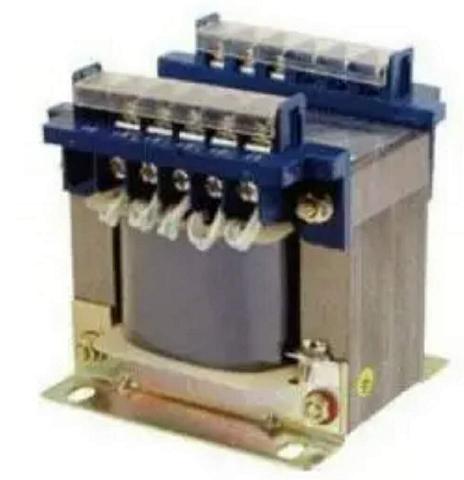

3、PLC供电加隔离变压器


PLC供电加隔离变压器




4、开关量信号和模拟量信号分开走;


5、模拟信号最好采用单独屏蔽线。信号类型最好采用4-20mA;


6、模拟信号负载是电磁阀类的,最好能选1.5的线;


7、模拟信号和数字信号不能合用同一根多芯电缆,更不能和电源线共用电缆;


8、PLC输入输出信号线,必须使用屏蔽电缆,在输入输出侧悬空,而在PLC侧接地;


9、信号线缆要远离强干扰源,如变频器、大功率硅整流装置和大型动力设备;


10、模拟信号和数字信号不能合用同一根多芯电缆,更不能和电源线共用电缆;


11、为了减少电子干扰对于模拟信号应使用双绞屏蔽电缆模拟信号电缆的屏蔽层应该两端接地,但是如果电缆两端存在电位差将会在屏蔽层中产生等电线连接电流造成对模拟信号的干扰在这种情况下你应该让电缆的屏蔽层一端接地。
