金属材料各类热处理的电磁加热

作者: 编辑: 来源: 发布日期: 2018.09.11
信息摘要:
概述PRODUCTDETAIL金属构件热处理的传统的加热方式一般是采用明火或者热介质的处理工艺,这种利用温差的原理将热量传递给需要加热的物体…

概述

PRODUCT DETAIL


金属构件热处理的传统的加热方式一般是采用明火或者热介质的处理工艺,这种利用温差的原理将热量传递给需要加热的物体的工艺在能量传递过程中浪费了大量的热能,使得能量的利用率和设备加热效率都大幅度降低。而应用感应加热代替传统的传递式加热方式,对不锈钢或者铁合金材料而言有诸多优点。比如:功率密度大使得加热速度更快,主动式发热因而使用更节能,无明火和加热介质使得操作更洁净和安全,全数字控制系统保证温度控制更精准更智能。采用感应加热的方式相比传统的电阻丝或者燃气加热时间通常可以缩短50%以上,节能效果一般可以达到30%以上。同时,此加热过程中没有任何的废气废固排放,又解决了环保的问题。

我公司生产的电磁加热电源为全风冷结构,因其独特的软件算法和负载检测方式,具备直接加热弱导磁性不锈钢材料,比如:304、306、310、316、316L等3系列不锈钢。其加热效率和普通碳钢材料加热效果和热效率差别不超过3%,智能化控制效果大幅度提高,节约了人力成本,也提高了安全性、舒适性和节能环保。


基本加热方案和计算式

PRODUCT DETAIL


基本参数:需要加热的管体重量约50KG,比热容是C=0.46×10³J/(㎏·℃),要求在规定的时间内(3分钟)从常温加热到300度。假设常温t1为20℃,则温升△t为280℃。

1.根据吸收的热量公式Q=cm△t当中Q表示吸收的热量,C表示比热容,m表示质量,△t表示温差。根据公式来算Q=0.46×10³J/(㎏·℃)*50KG*280℃=6440KJ。

2.功率需求计算:要求3分钟内将管体从常温20℃加热到300℃,功率P=Q/S=38KW。

3.电源功率选型:考虑整个热处理的过程的热能损耗,建议选用一台50KW的电源,根据上式计算可以满足加热要求。

4.加热线圈定制:35mm²定制高温线单股绕,根据我们已经使用的经验,线盘距离筒体的外壁3CM,实际带载感量约200uH,用线长度约40米。

5.为了保证外壳不被加热,需要将感应线圈做屏蔽处理以保证外壳不会被加热。同时结构的设计要考虑适合经常安装和拆卸,反复频繁使用。

6.线圈的引线、电源柜的供电线路需要做好绝缘和防水处理,并将设备的控制电源柜需要接地。

7.使用前将相应的线圈安装到需要加热的区域并临时固定,连接好线缆并设定好所需要的加热温度,开机即可自动运行。长时间不使用时需要切断供电开关。

8.设备的控制方式需要根据控温精度,测温点的布置等条件来确定。


设备基本参数:

额定功率

50KW0~50KW可调)

输入电压

380V

电压频率

50/60HZ

加热方式

喆能感应加热

电源冷却方式

风冷

加温模式

开关量或者模拟量加热

加热时间

3分钟(按280度温升算)

加热体的材质

普通碳钢或者铁合金材料

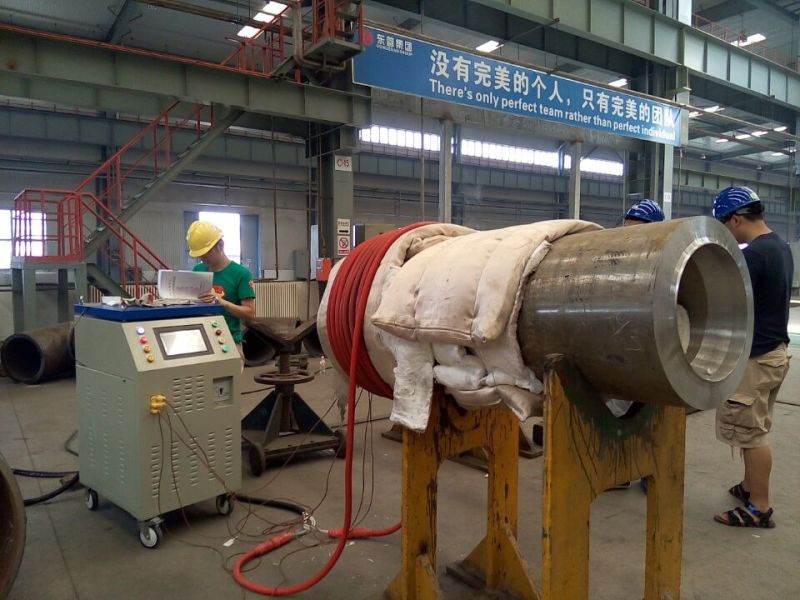

参考案例图片

PRODUCT DETAIL

图片3图片18图片17

加热现场5
