喆能智能电磁加热器与HMI触控屏通讯操作说明

作者: 编辑: 来源: 发布日期: 2018.12.26
信息摘要:
喆能智能电磁加热器(电源)是喆能电子技术有限公司的主打核心产品之一,可应用于各种工业及民用的加热或烘干领域。面对各种场合的不同应用,喆能智能…

喆能智能电磁加热器(电源)是喆能电子技术有限公司的主打核心产品之一,可应用于各种工业及民用的加热或烘干领域。面对各种场合的不同应用,喆能智能电磁加热器同样提供了多种加热启停及功率控制方式,具有开关量、模拟量电压(0~10V)、电流(4~20mA)、485通讯(Modbus RTU), 可以满足不同客户的不同需求。

本文主要介绍喆能智能电磁加热器与HMI液晶触控屏直接通过通讯连接,无需经过PLC模块。这样在一些简单的应用场合可以直接利用一块液晶触控屏(人机界面)控制1台或多台的智能加热电源,布线简单明了,节约成本和时间。下面以喆能公司利用HMI液晶触控屏设计的智能电磁加热器功率测试平台为例,说明在软件、硬件及通讯设置上的操作,以利于有这方面需求的客户可以直接参考操作。

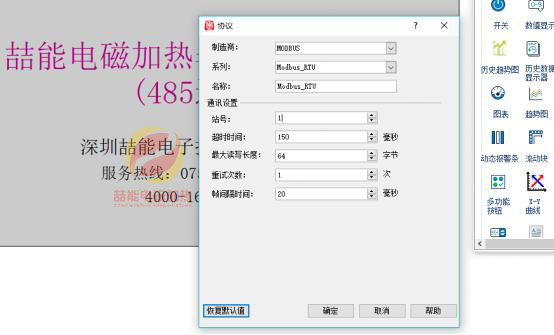

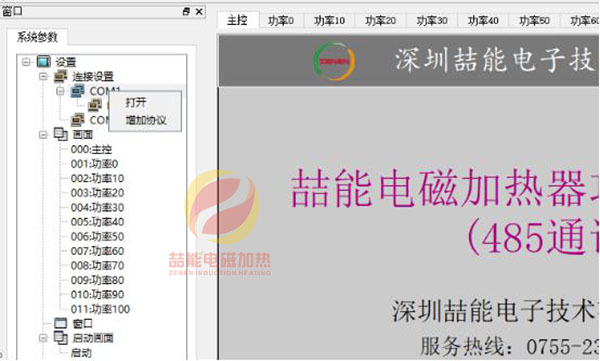

1,首先在HMI编程软件中,新建工程,选择所用的HMI型号,然后在连接设置中“增加协议”,指定Modbus RTU协议。

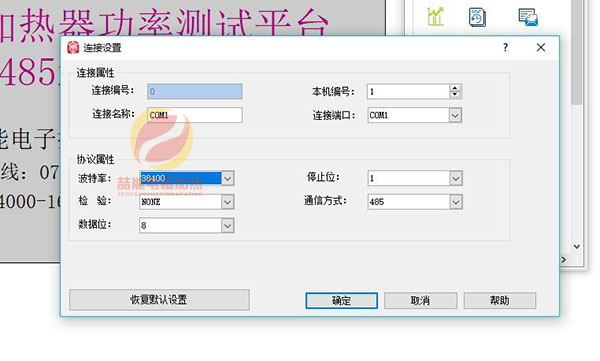

2,设置端口通讯参数,采用RS485总线,波特率4800~57600bps可调(默认设置为38400bps),数据由1位起始位、8位数据位和1位停止位构成一帧数据,无校验码。

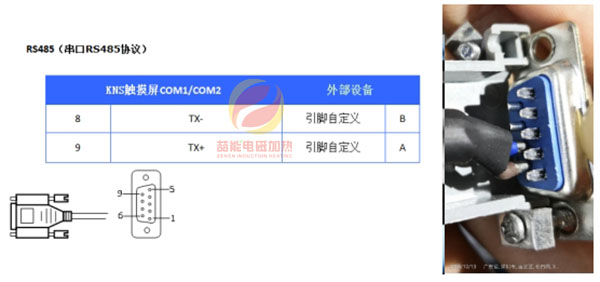

3,从智能电磁加热器485端口引出的通讯总线与HMI触控屏端口接线如下所示。

搜狗截图18年12月26日0926_1

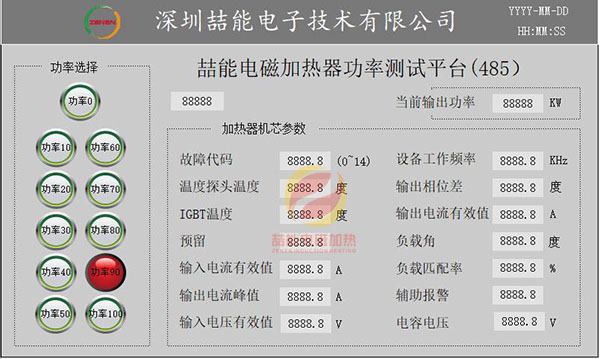

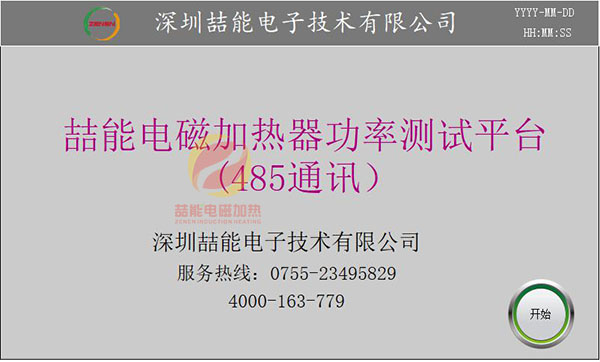

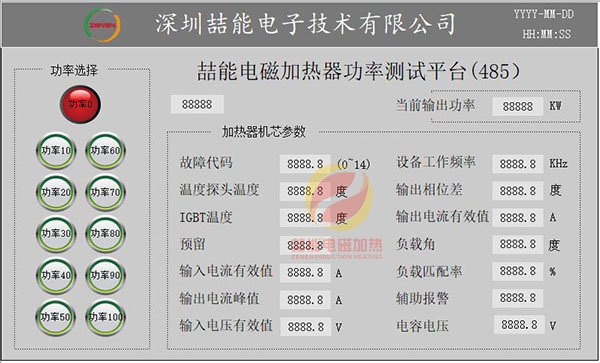

4,以下是喆能公司开发的“喆能电磁加热器功率测试平台(485)”的开机界面和主界面,可以从0~100%设置加热器功率,并读出14个机器参数。根据读出的运行参数,显示当前机器的输出功率,方便测试及记录。

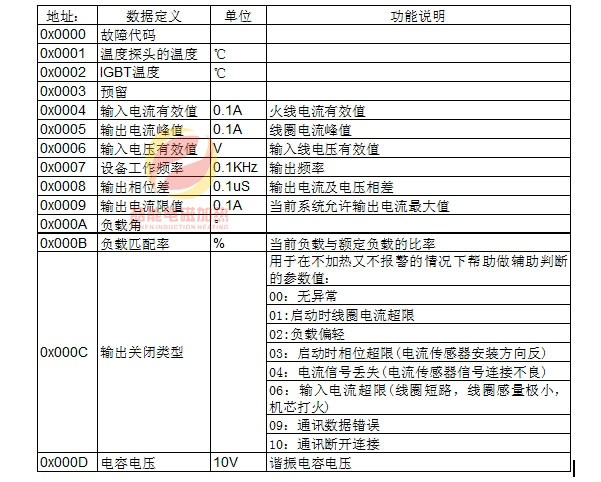

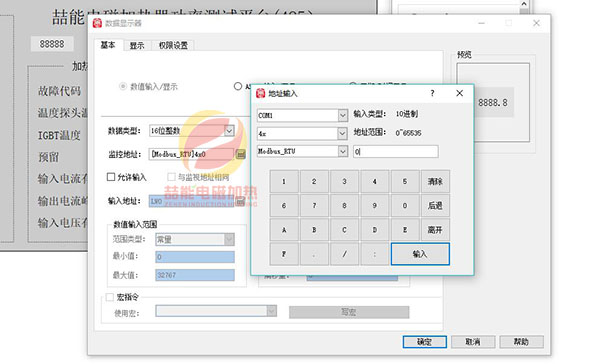

5,主界面上的14个机器运行参数的读取地址设置如下:


搜狗截图18年12月26日1011_4

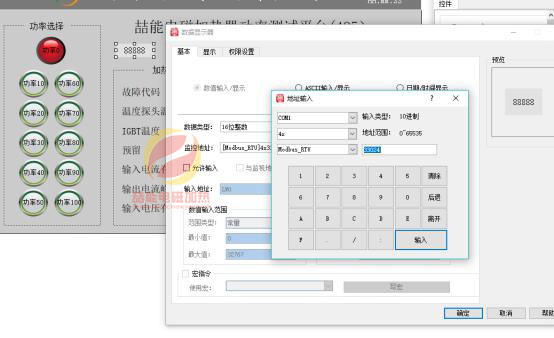

6,功率设置指令格式如下:

搜狗截图18年12月26日0928_2

命令码档位对应如下:

81 00(16进制)-- 33024(10进制)-- 功率0%

81 0A(16进制)-- 33034(10进制)-- 功率10%

81 14(16进制)-- 33044(10进制)-- 功率20%

81 1E(16进制)-- 33054(10进制)-- 功率30%

81 28(16进制)-- 33064(10进制)-- 功率40%

81 32(16进制)-- 33074(10进制)-- 功率50%

81 3C(16进制)-- 33084(10进制)-- 功率60%

81 46(16进制)-- 33094(10进制)-- 功率70%

81 50(16进制)-- 33104(10进制)-- 功率80%

81 5A(16进制)-- 33114(10进制)-- 功率90%

81 64(16进制)-- 33124(10进制)-- 功率100%





本文由电磁加热采暖厂家:喆能电磁原创编辑发布,文章链接:http://www.zenen66.com/articles/znzndc.html

了解详情欢迎致电4000-163-779,微信18948782567,QQ347392753。
