20KW小功率智能加热电源

20KW以半桥机型为主,适用于各种材质(包括不锈钢)加热。为了满足大面积加热需求,也可以为客户定制全桥机型。

全国热线

4000-163-779

产品简介 / Introduction

20KW智能加热电源product advantages

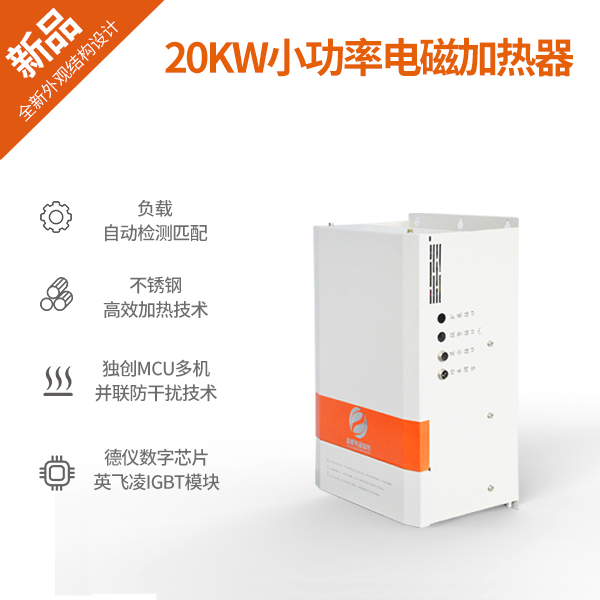

20KW小功率电磁加热器

嵌入式软件+高度集成英飞凌IGBT模块+德仪32位数字信号处理器DSP+整体式设计,构成稳固便携的加热控制系统;

低密度加热——小功率结合稀绕的感应线圈,满足低功率密度小能量加热工艺需求,适合产品的缓慢升温或者准确控温的场合如注塑成型或改性塑料造粒;

快速度加热——平均加热速度与电阻丝方式相比,时间缩短1倍以上,提高设备生产率;

小局部加热——通过定制,可以实现局部加热,满足特殊产品工艺需求,如局部淬火;

环保型加热——零排放,加热过程中无尾气、废气、颗粒物等排放,不产生噪音及粉尘,极低的热量辐射,是真正的环保加热;

广泛的加热——适合使用在已知的各行业,取代传统的燃油、燃煤、燃气及电阻丝加热;

低廉的加热——相比传统的加热方式,设备投入更小,使用过程中的耗电成本更低;

高效率加热——热效率可以很容易做到95%以上,相比只有50%左右热效率的传统加热方式,节能效果非常显着,平均节能在30%以上,最高节能效果可以达到70%。平均加热速度与电阻丝方式相比,时间缩短1倍以上,提高设备生产率;

全自动加热——实现多达30项的智能保护,还可以在不需要热敏电阻的情况下进行自动跟踪,加热过程实现全自动智能控制。

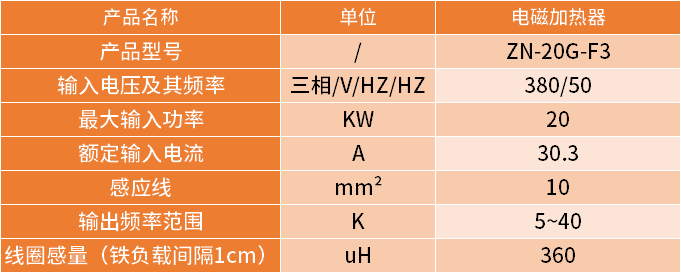

产品参数Product parameters

20
注意:

1、表中数据仅为应用参考,因各种应用环境复杂,请根据实际负载情况在调试时来调整线圈的线径和感量。全桥机型的技术参数请向公司索取。

2、输出线选择高频线和高温线都可以,但要视使用环境的不同加以选择,一般情况下高频线适合使用在低于150℃的工作环境,而高温线市场上有多种耐温级别。线径是基于通风条件较差的情况下给出的参考值。

3、电感量测试为数字电桥在1KHz、串联谐振档所得之数据。由于线圈与负载的距离以及负载本身特性的差异性很大,对工作感量影响很大,所以表中的感量数据为空载时的参考值。

主要参数

设备参数

外形尺寸及安装图

30KW-F3-6000V

外形尺寸及安装孔位尺寸对照表

L:机箱长度(含风扇及固定脚);W:机箱宽度;H:机箱高度(含盖板);A:上下两排安装孔间距;B:上排相邻两个安装孔间距;C:下排相邻两个安装孔间距

NO 电源型号 外形尺寸(mm) 安装孔距尺寸(mm) 航空头长度
L W H A B C K
1 ZN-5G-H2&ZN-8G-H2 295 228 110 150 145 213 40mm
2 ZN-10G-H2 393 282 145 380 258 248 40mm
3 ZN-15G-H2 415 265 175 393 212 212 40mm
4 ZN-20G-H2&ZN-25G-H2 492 296 212 473 120 120 40mm
5 ZN-30G-H2 516 330 212 498 120 120 40mm
6 ZN-40G-H2 552 330 212 533 120 120 40mm

注:产品型号因为功能和程序的差异可能有不同的版本,实际型号没有全部罗列在表格内,大功率电源的尺寸为非标尺寸,可以根据应用的需求进行定制。安装孔的孔径为Ф7mm,用M6螺柱固定。

配件尺寸:(显示盒为二选一,两种显示不能混用)

配件尺寸

NO 配件名称 外形尺寸(mm) 安装开孔尺寸(mm)
1 编码显示盒 98*71*34 83*63
2 按键显示盒 84*60*16 81*55
3 电位器 ∅27 ∅9
