60KW大功率智能加热电源
嵌入式软件+高度集成英飞凌IGBT模块+德仪32位数字信号处理器DSP+简洁对称的结构+大冗余设计,构成稳固的电磁加热控制系统;
全国热线

4000-163-779

产品简介 / Introduction

60KW智能加热电源product advantages

化工厂不锈钢管道加热

嵌入式软件+高度集成英飞凌IGBT模块+德仪32位数字信号处理器DSP+简洁对称的结构+大冗余设计,构成稳固的电磁加热控制系统;

高密度加热——大功率结合密绕的感应线圈,满足高功率密度大能量加热工艺需求,适合产品的迅速升温场合如表层速热的淬火或成型;

不锈钢加热——通过定制设计,可以实现弱导磁性材料的加热,实现对201、202、304、310、316、316L、哈氏合金、双相不锈钢等极弱磁性不锈钢负载的直接高效率加热。满足食品、药品、化工等特殊行业的应用;

超高温加热——非传导式加热,负载的分子涡流运动直接产生热量。如果不受负载材料及使用保温的限制,加热温度可以一直往上升,有成熟的1800℃高温加热应用;

高效率加热——热效率可以很容易做到95%以上,相比只有50%左右热效率的传统加热方式,节能效果非常显著,平均节能在30%以上,最高节能效果可以达到70%。平均加热速度与电阻丝方式相比,时间缩短1倍以上,提高设备生产率;

全自动加热——实现多达30项的智能保护,还可以在不需要热敏电阻的情况下进行自动跟踪,加热过程实现全自动智能控制。

产品参数Product parameters

匹配电感参数表

60

注意:

1、表中数据仅为应用参考,因各种应用环境复杂,请根据实际负载情况在调试时来调整线圈的线径和感量。

2、输出线选择高频线和高温线都可以,但要视使用环境的不同加以选择,一般情况下高频线适合使用在低于150℃的工作环境,而高温线市场上有多种耐温级别。线径是基于通风条件较差的情况下给出的参考值。

3、电感量测试为数字电桥在1KHz、串联谐振档所得之数据。由于线圈与负载的距离以及负载本身特性的差异性很大,对工作感量影响很大,所以表中的感量数据为空载时的参考值。

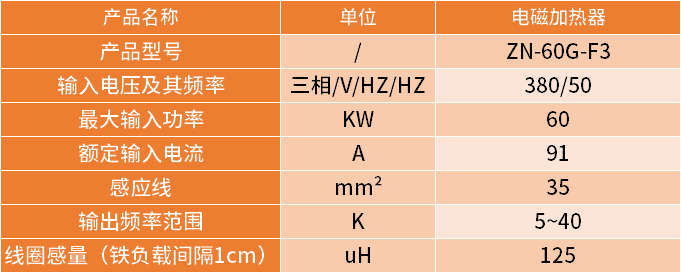

主要参数

877b87a8e18f68383d8cb4be8b1a996

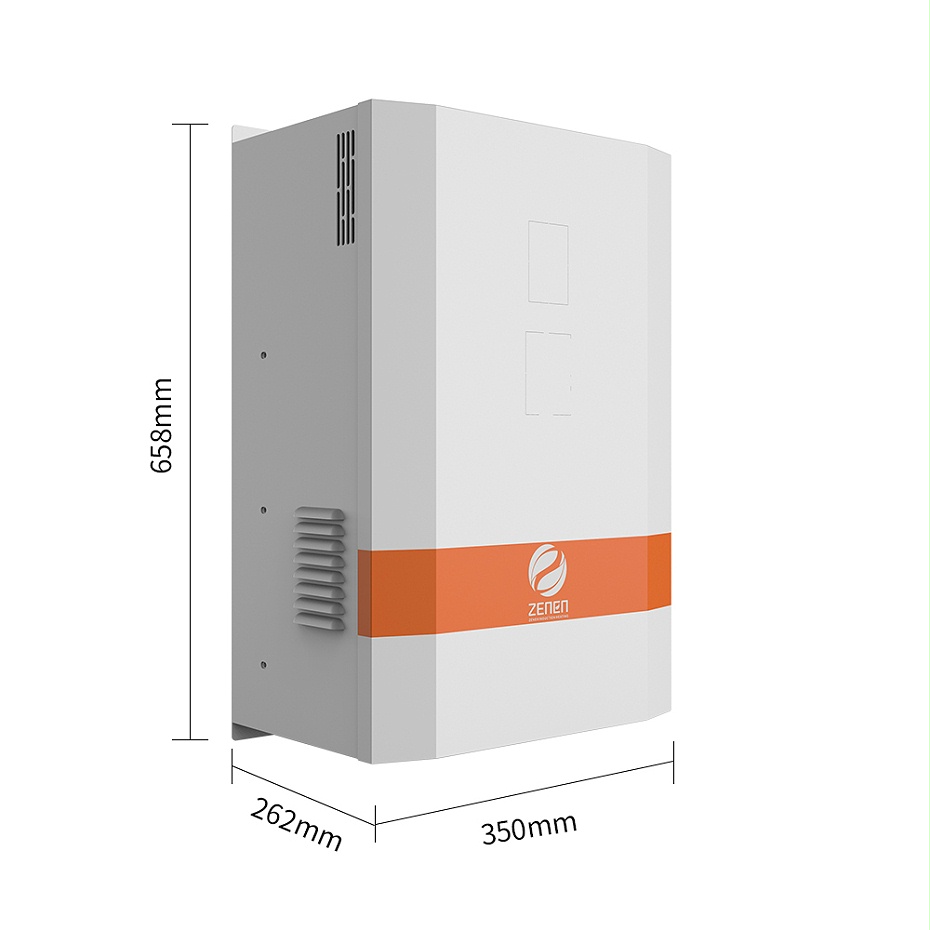

外形尺寸图

60KW-F3-3-个电容

外形尺寸及安装孔位尺寸对照表

L:机箱长度(含风扇及固定脚);W:机箱宽度;H:机箱高度(含盖板);A:上下两排安装孔间距;B:上排相邻两个安装孔间距;C:下排相邻两个安装孔间距

NO 电源型号 外形尺寸(mm) 安装孔距尺寸(mm) 航空头长度
L W H A B C K
1 ZN-30G-F3 492 296 212 473 120 120 40mm
2 ZN-30S-F3 516 330 212 498 120 120 40mm
3 ZN-40G/S-F3 552 330 212 533 120 120 40mm
4 ZN-50G/S-F3 610 325 262 595 120 120 40mm
5 ZN-60G-F3 658 350 262 638 120 120 40mm
6 ZN-60S-F3 658 420 262 635 120 120 40mm
7 ZN-70G-F3&ZN-80G-F3 658 388 262 640 120 120 40mm
8 ZN-70S-F3&ZN-80S-F3 658 480 262 640 137 137 40mm

注:产品型号因为功能和程序的差异可能有不同的版本,实际型号没有全部罗列在表格内,大功率电源的尺寸为非标尺寸,可以根据应用的需求进行定制。安装孔的孔径为Ф7mm,用M6螺柱固定。
