  • 手持式数字电桥

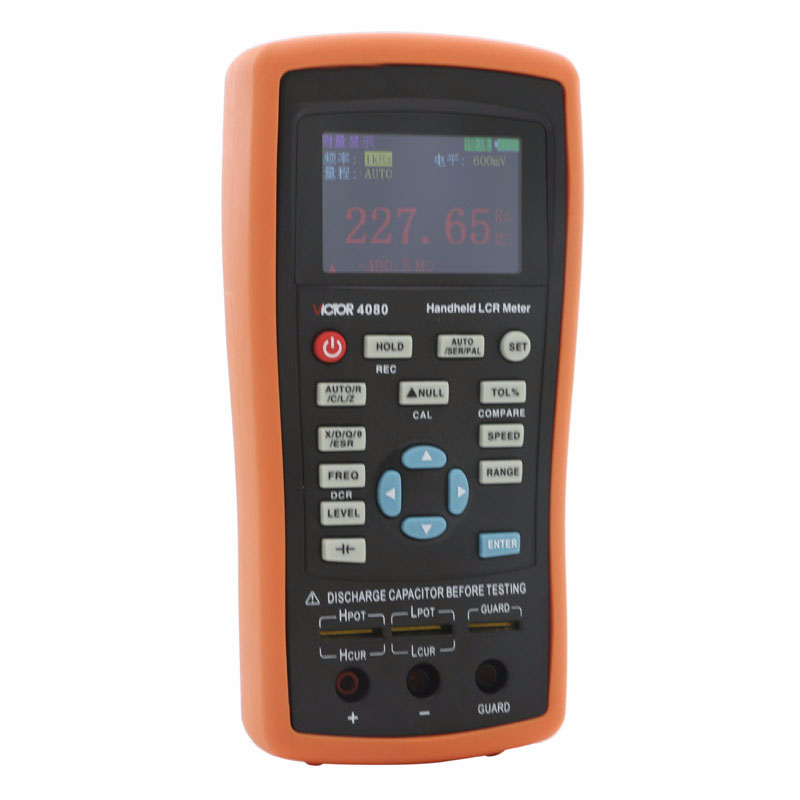

手持式数字电桥

数字电桥又称LCR Meter,有手持式和台式,用于测量电阻、容值、线圈感量和阻抗,为电磁加热应用的常用测量仪表

全国热线

4000-163-779

产品简介 / Introduction

产品图片product advantages


电磁加热器数字电桥


产品参数
Product parameters

功能

测试参数

主参数:L/C/R/Z;副参数:D/Q/θ/ESR

等效方式

串联/并联

参数及等效模式

手动/自动

量程方式

自动

测试端配置

三端、无端

测试速度

4/秒,1.5 /

校准功能

短路、开路

极限

TH2822A

1%5%10% 20%

测试输入保护保险丝

0.1A/63V

通讯接口

Mini-USB(虚拟串口)

测试信号

信号频率

TH2822A

100Hz,*120Hz1KHz10KHz

测试信号电平

0.6Vrms

信号源输出阻抗

100Ω

显示

显示器

LCD主、副参数双显示

背光(TH2822无背光)

电源供电;背光打开后15秒亮度减弱,30秒后自动关,外部电源供电:背光 ×× 打开后,常亮至手动关闭

读数

主参数最大读数40000字;副参数D/Q/θ最小分辨率 0.0001

最高测量准确度

0.25%(详见准度指标)

主参数显示范围、分辨率

见精度指标

副参数

显示范围

分辨率

ESR

0.0000Ω--999.9Ω

0.0001Ω

D

0.0000--9.999

0.0001

Q

0.0000-9999

0.0001

θ

-179.9°--179.9°

-0.01°

供电

电池型号

TH2822A

LEC 6LR61.9V碱性电池

AC电源适配器

输入:220V1±10%),50Hz 1±5%

输出:12V-15V DC

工作电流(不开背光)

最大28mA

典型;25mA@1KHz100Ω 负载)

待机(关机)电流

最大2ɥA(非充电类型)

电池工作寿命

TH2822A

典型:16h,新碱性电池,背光关

自动关机设定(电池工作有效)

5min/15min/30min/60min/OFF可设定:出厂默认5min

电池低电压指示

电池电压低于6.8V时,指示低电压

电磁加热所需要量取的感量,应该是带载状态下的电感量。根据电磁加热器的电路特点,选用串联制式、1KHz或10KHz频率段,以及合适的量程进行测定。
